FISCHER - LGS 150 COLLARE X IMPIANTI DI

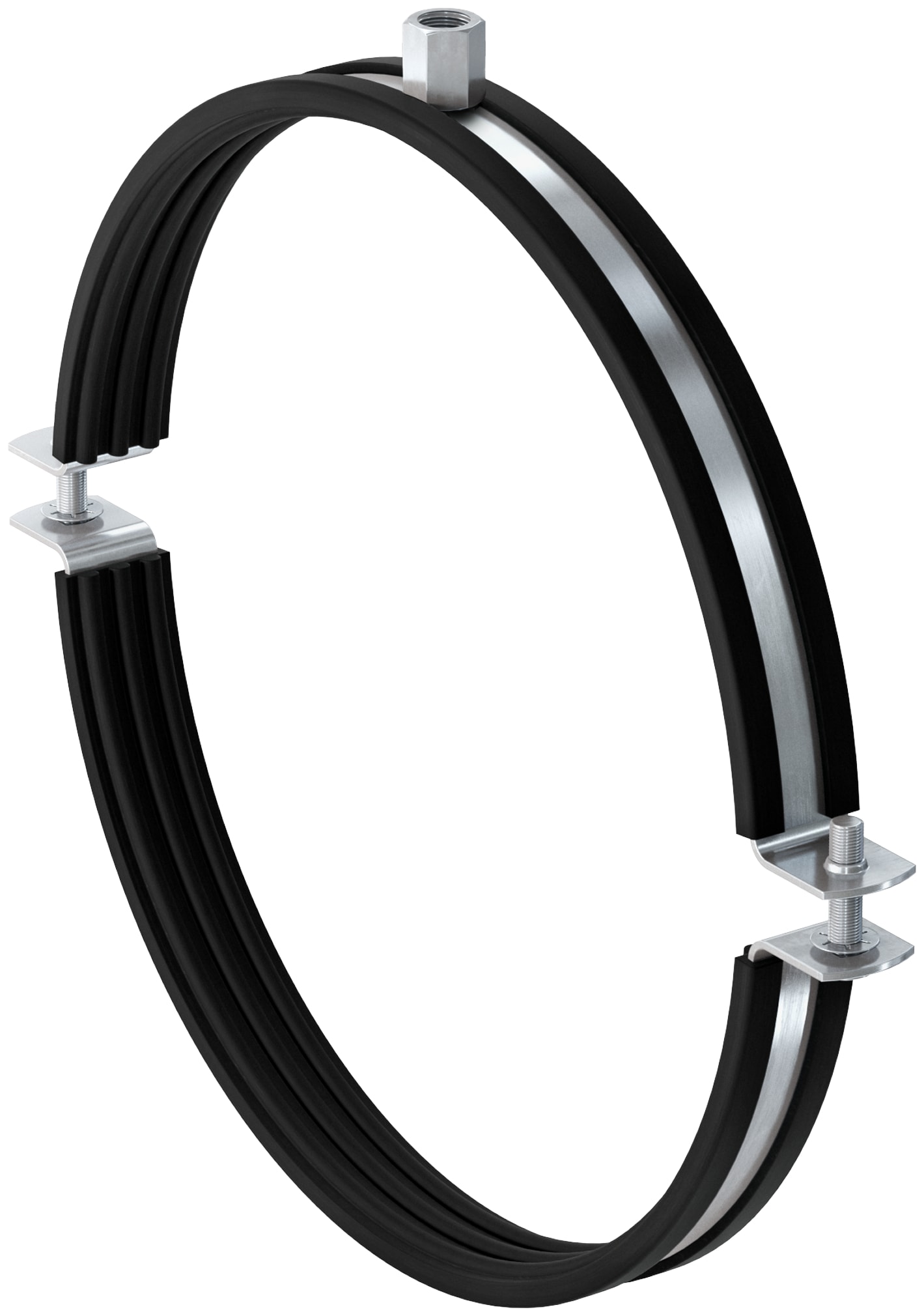

Collare per condotte di ventilazione LGS
Collare per canali d'aria circolari LGS

Vantaggi:

• Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
• Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
• Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
• La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
• L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.

>Proprietà

• Materiale: Acciaio DX51D+Z 275 MA-C (materiale n° 1.0226+Z) secondo DIN EN 10327

Zincatura: Zincatura Sendzimir, ca 15 µm

Dado di connessione: resistenza di saldatura dado cieco, M 8 / M 10, SW 13

Vite di bloccaggio: vite a testa ovale con impronta taglio combinato

Materiale inserto di isolamento acustico: SBR/EPDM, senza cloro, senza silicone

Isolamento acustico: per DIN 4109

Range di temperatura: -50 °C ÷ +110 °C

Durezza: 45 ± 5° Shore A

Comportamento a fuoco: DIN 4102: Classe B2

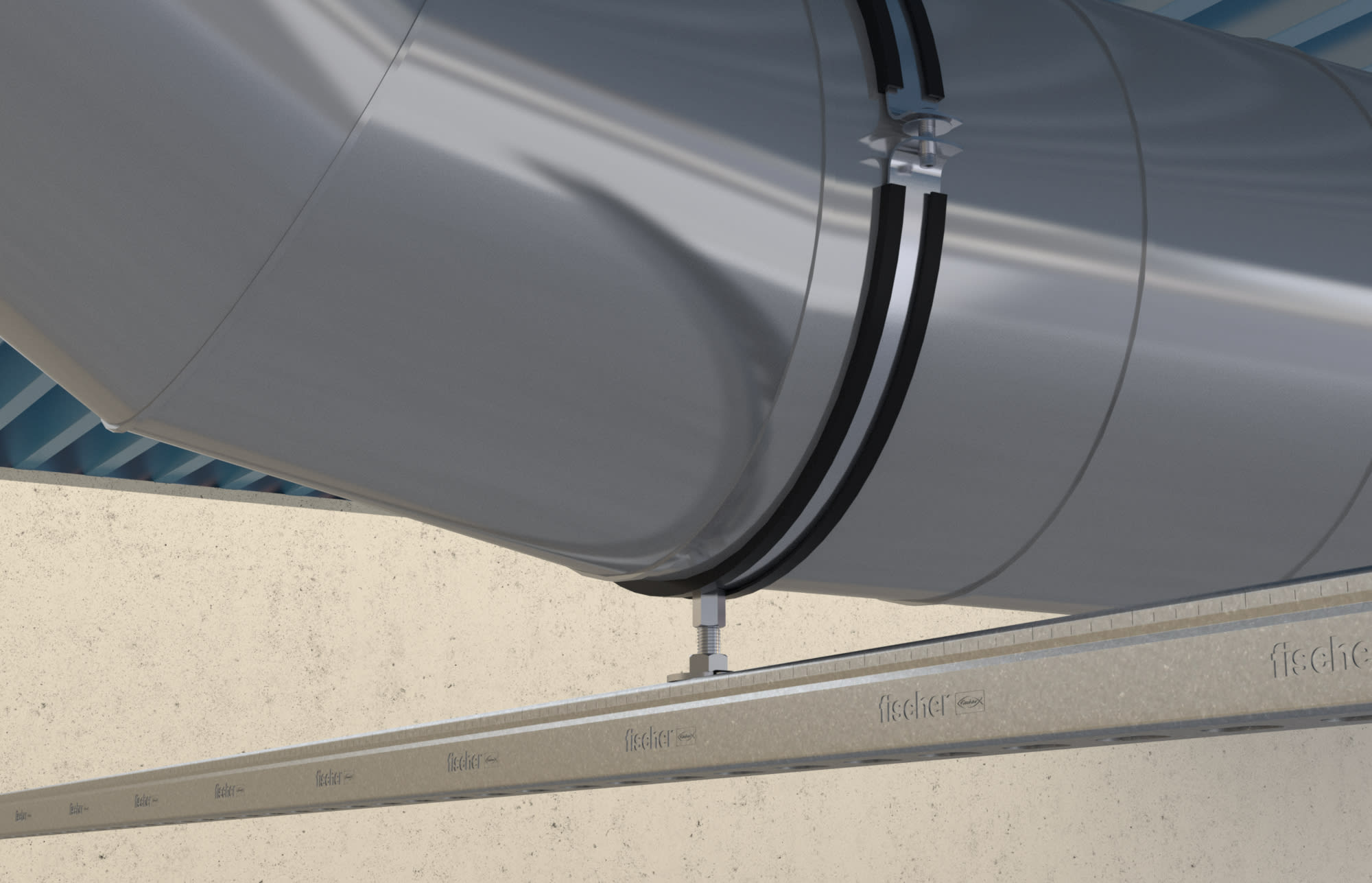

Applicazioni:

• Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
• La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.

Specifiche tecniche:

• Altezza H - H - [mm]: 181,
• Altezza Z - Z - [mm]: 97,
• Carico statico raccomandato max (trazione centr.): 0.6,
• Dimensione nominale: 150,
• Filettatura - A - : M 8 / M 10,
• Vite di bloccaggio: M 6,
• Larghezza - B - [mm]: 205,
• Larghezza x spessore fascia collare - b x s - [mm]: 25 x 1,25,

Riferimenti:

• EAN: 4006209794975
• Codice fischer: 79497
