FISCHER - GM 8 TASSELLO IN GHISA
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Ancoraggio - Ancoraggio a espansione
Modello ad ancora - Filettatura esterna
Dispositivo di fissaggio - Altro
Sistema a vite - Altro
Con collare - No
Imballaggio e Condizioni
50 PZ
Prodotto a catalogo
EAN
8001132009024
Codice Sacchi
FH00500902
Cod. produttore
00500902
Codice Metel
FIS00500902
Ancoraggio:
Ancoraggio a espansione
Modello ad ancora:
Filettatura esterna
Dispositivo di fissaggio:
Altro
Sistema a vite:
Altro
Con collare:
No
Tipo di filettatura:
Metrico
Installazione push-through:
No
Installazione pre-posizionata:
Sì
Installazione distanziata:
No

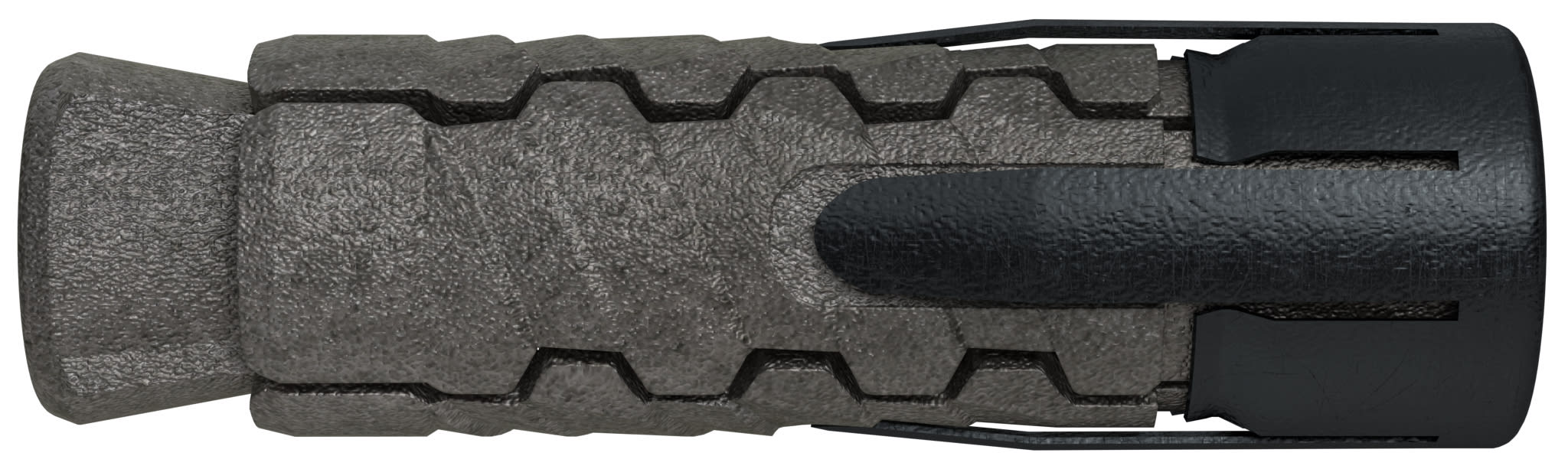

Ancorante in ghisa GM
L'ancorante in ghisa per installazioni non passanti non strutturali
Materiali di supporto:
Adatto per:
- Calcestruzzo da C12/15 a C50/60, non fessurato
- Roccia
- Pietra naturale con struttura compatta
Vantaggi:
- Le proprietà della ghisa e il corpo a 4 settori con lunga espansione rendono l'ancorante GM resistente anche su roccia e pietra naturale.
- Grazie al facile smontaggio, l'ancorante GM è riutilizzabile più volte.
Applicazioni:
- Costruzioni metalliche
- Macchinari
Funzionamento:
- GM è idoneo per installazione non passante.
- Quando si applica la coppia di serraggio, il cono espande i quattro gusci in ghisa contro la parete del foro.
- Per una corretta installazione l'ancorante non passante GM deve poggiare sull'elemento da fissare.
- Per determinare la lunghezza della vite ls:
Lunghezza vite ls =
Lunghezza fissaggio
+ Spessore oggetto da fissare tfix
+ Spessore rondella.
Specifiche tecniche:
- Filettatura interna - A1 - : M 8,
- Profondità foro min - h1 - [mm]: 70,
- Profondità di avvitamento min - l + 5 - [mm]: 50,
- Diametro foro - d0 - [mm]: 15,
- Lunghezza fissaggio - l - [mm]: 50,
- EAN: 8001132009024
- Codice fischer: 500902
