FISCHER - GM 8 S CON VITE TE
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Ancoraggio - Ancoraggio a espansione
Modello ad ancora - Filettatura esterna
Dispositivo di fissaggio - Altro
Sistema a vite - Esagonale esterno
Con collare - No
Imballaggio e Condizioni
50 PZ
Prodotto a catalogo
EAN
8001132009222
Codice Sacchi
FH00500922
Cod. produttore
00500922
Codice Metel
FIS00500922
Ancoraggio:
Ancoraggio a espansione
Modello ad ancora:
Filettatura esterna
Dispositivo di fissaggio:
Altro
Sistema a vite:
Esagonale esterno
Con collare:
No
Tipo di filettatura:
Metrico
Fissaggio con utensile di espansione:
No
Installazione push-through:
Sì
Installazione pre-posizionata:
No
Installazione distanziata:
No
Adatto per solaio alveolare:
No

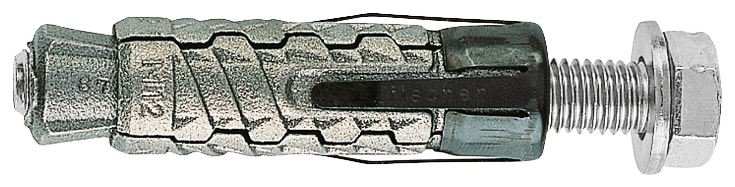

Ancorante in ghisa GM con vite T.E.
L'ancorante in ghisa per installazioni non passanti non strutturali. Versione con vite testa esagonale cl. 8.8.
Materiali di supporto:
Adatto per:
- Calcestruzzo da C12/15 a C50/60, non fessurato
- Roccia
- Pietra naturale con struttura compatta
Vantaggi:
- Le proprietà della ghisa e il corpo a 4 settori con lunga espansione rendono l'ancorante G M resistente anche su roccia e pietra naturale.
- Grazie al facile smontaggio, l'ancorante G M è riutilizzabile più volte.
Applicazioni:
- Tiranti
Funzionamento:
- GM è idoneo per installazione non passante.
- Quando si applica la coppia di serraggio, il cono espande i quattro gusci in ghisa contro la parete del foro.
- Per una corretta installazione l'ancorante non passante GM deve poggiare sull'elemento da fissare.
- Per determinare la lunghezza della vite ls:
Lunghezza vite ls =
Lunghezza fissaggio
+ Spessore oggetto da fissare tfix
+ Spessore rondella.
Specifiche tecniche:
- Spessore fissabile max - t fix - [mm]: 10,
- Profondità foro min - h1 - [mm]: 70,
- Chiave di serraggio - SW - [mm]: 13,
- Diametro foro - d0 - [mm]: 15,
- Lunghezza fissaggio - l - [mm]: 50,
- EAN: 8001132009222
- Codice fischer: 500922
