FISCHER - GM 12 O CON OCCHIOLO
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Ancoraggio - Ancoraggio a espansione
Modello ad ancora - Gancio a occhiello
Dispositivo di fissaggio - Gancio a occhiello
Sistema a vite - Altro
Qualità del materiale del tassello - Altro
Imballaggio e Condizioni
15 PZ
Prodotto a catalogo
EAN
Codice Sacchi
FH00500934
Cod. produttore
00500934
Codice Metel
FIS00500934
Ancoraggio:
Ancoraggio a espansione
Modello ad ancora:
Gancio a occhiello
Dispositivo di fissaggio:
Gancio a occhiello
Sistema a vite:
Altro
Qualità del materiale del tassello:
Altro
Protezione superficiale del tassello:
Altro
Materiale della bussola:
Altro
Materiale manica di qualità:
Altro
Protezione superficiale della copertura:
Altro
Con collare:
No
Tipo di filettatura:
Metrico
Fissaggio con utensile di espansione:
No
Installazione distanziata:
No
Adatto per solaio alveolare:
No

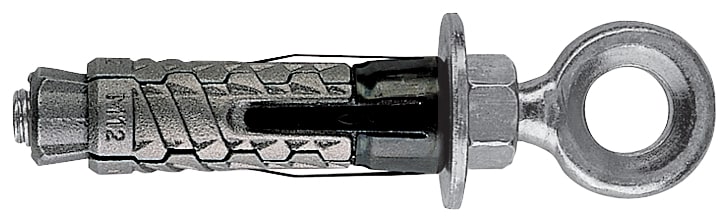

Ancorante in ghisa GM con occhiolo
L'ancorante in ghisa per installazioni non passanti non strutturali. Versione con occhiolo
Materiali di supporto:
Adatto per:
- Calcestruzzo da C12/15 a C50/60, non fessurato
- Roccia
- Pietra naturale con struttura compatta
Vantaggi:
- Le proprietà della ghisa e il corpo a 4 settori con lunga espansione rendono l'ancorante G M resistente anche su roccia e pietra naturale.
- Grazie al facile smontaggio, l'ancorante G M è riutilizzabile più volte.
Applicazioni:
- Costruzioni metalliche
- Tiranti
- Macchinari
Funzionamento:
- GM è idoneo per installazione non passante.
- Quando si applica la coppia di serraggio, il cono espande i quattro gusci in ghisa contro la parete del foro.
- Per una corretta installazione l'occhiolo deve essere contrastato con rondella e dado.
- Per determinare la lunghezza della vite ls:
Lunghezza vite ls =
Lunghezza fissaggio
+ Spessore oggetto da fissare tfix
+ Spessore rondella.
Specifiche tecniche:
- ? interno - D - [mm]: 16,
- Calotta: 0,
- Spessore fissabile max - t fix - [mm]: 50,
- Profondità foro min per installazione passante - h2 - [mm]: 100,
- Adatto per: 33,
- Diametro vite - ds - [mm]: 19,
- Diametro foro - d0 - [mm]: 22,
- Lunghezza tassello = profondità di ancoraggio min - l = hef - [mm]: 75,
- EAN: 8001132009345
- Codice fischer: 500934
