FISCHER - GM 10 TASSELLO IN GHISA
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Modello ad ancora - filettatura esterna
dispositivo di fissaggio - altri
sistema a vite - altri
ancoraggio - ancoraggio a espansione
tipo di filettatura - metrico
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
8001132009031
Codice Sacchi
FH00500903
Cod. produttore
00500903
Codice Metel
FIS00500903
Modello ad ancora:
filettatura esterna
dispositivo di fissaggio:
altri
sistema a vite:
altri
ancoraggio:
ancoraggio a espansione
tipo di filettatura:
metrico
Installazione distanziata:
No
Con collare:
No
Installazione push-through:
No
Installazione pre-posizionata:
Sì

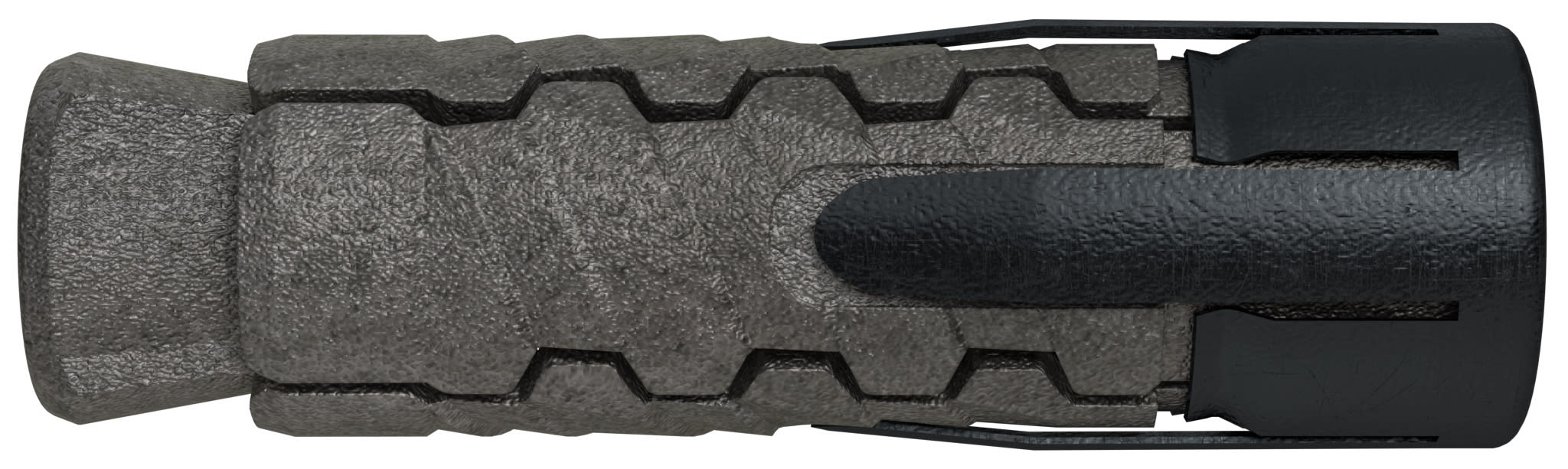

Ancorante in ghisa GM
L'ancorante in ghisa per installazioni non passanti non strutturali
Materiali di supporto:
Adatto per:
- Calcestruzzo da C12/15 a C50/60, non fessurato
- Roccia
- Pietra naturale con struttura compatta
Vantaggi:
- Le proprietà della ghisa e il corpo a 4 settori con lunga espansione rendono l'ancorante GM resistente anche su roccia e pietra naturale.
- Grazie al facile smontaggio, l'ancorante GM è riutilizzabile più volte.
Applicazioni:
- Costruzioni metalliche
- Macchinari
Funzionamento:
- GM è idoneo per installazione non passante.
- Quando si applica la coppia di serraggio, il cono espande i quattro gusci in ghisa contro la parete del foro.
- Per una corretta installazione l'ancorante non passante GM deve poggiare sull'elemento da fissare.
- Per determinare la lunghezza della vite ls:
Lunghezza vite ls =
Lunghezza fissaggio
+ Spessore oggetto da fissare tfix
+ Spessore rondella.
Specifiche tecniche:
- Filettatura interna - A1 - : M 10,
- Profondità foro min - h1 - [mm]: 80,
- Profondità di avvitamento min - l + 5 - [mm]: 60,
- Diametro foro - d0 - [mm]: 18,
- Lunghezza fissaggio - l - [mm]: 60,
- EAN: 8001132009031
- Codice fischer: 500903
