FISCHER - GM 10 O CON OCCHIOLO
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Modello ad ancora - gancio a occhiello
dispositivo di fissaggio - gancio a occhiello
sistema a vite - altri
Qualità del materiale del tassello - altri
Protezione superficiale del tassello - altri
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
Codice Sacchi
FH00500933
Cod. produttore
00500933
Codice Metel
FIS00500933
Modello ad ancora:
gancio a occhiello
dispositivo di fissaggio:
gancio a occhiello
sistema a vite:
altri
Qualità del materiale del tassello:
altri
Protezione superficiale del tassello:
altri
ancoraggio:
ancoraggio a espansione
tipo di filettatura:
metrico
Adatto per solaio alveolare:
No
Installazione distanziata:
No
Con collare:
No
materiale della bussola:
altri
Materiale manica di qualità:
altri
Protezione superficiale della copertura:
altri
Fissaggio con utensile di espansione:
No

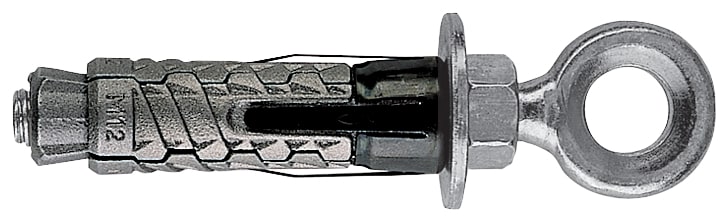

Ancorante in ghisa GM con occhiolo
L'ancorante in ghisa per installazioni non passanti non strutturali. Versione con occhiolo
Materiali di supporto:
Adatto per:
- Calcestruzzo da C12/15 a C50/60, non fessurato
- Roccia
- Pietra naturale con struttura compatta
Vantaggi:
- Le proprietà della ghisa e il corpo a 4 settori con lunga espansione rendono l'ancorante G M resistente anche su roccia e pietra naturale.
- Grazie al facile smontaggio, l'ancorante G M è riutilizzabile più volte.
Applicazioni:
- Costruzioni metalliche
- Tiranti
- Macchinari
Funzionamento:
- GM è idoneo per installazione non passante.
- Quando si applica la coppia di serraggio, il cono espande i quattro gusci in ghisa contro la parete del foro.
- Per una corretta installazione l'occhiolo deve essere contrastato con rondella e dado.
- Per determinare la lunghezza della vite ls:
Lunghezza vite ls =
Lunghezza fissaggio
+ Spessore oggetto da fissare tfix
+ Spessore rondella.
Specifiche tecniche:
- ? interno - D - [mm]: 13,
- Calotta: 0,
- Spessore fissabile max - t fix - [mm]: 44,
- Profondità foro min per installazione passante - h2 - [mm]: 80,
- Adatto per: 27,
- Diametro vite - ds - [mm]: 17,
- Diametro foro - d0 - [mm]: 18,
- Lunghezza tassello = profondità di ancoraggio min - l = hef - [mm]: 60,
- EAN: 8001132009338
- Codice fischer: 500933
