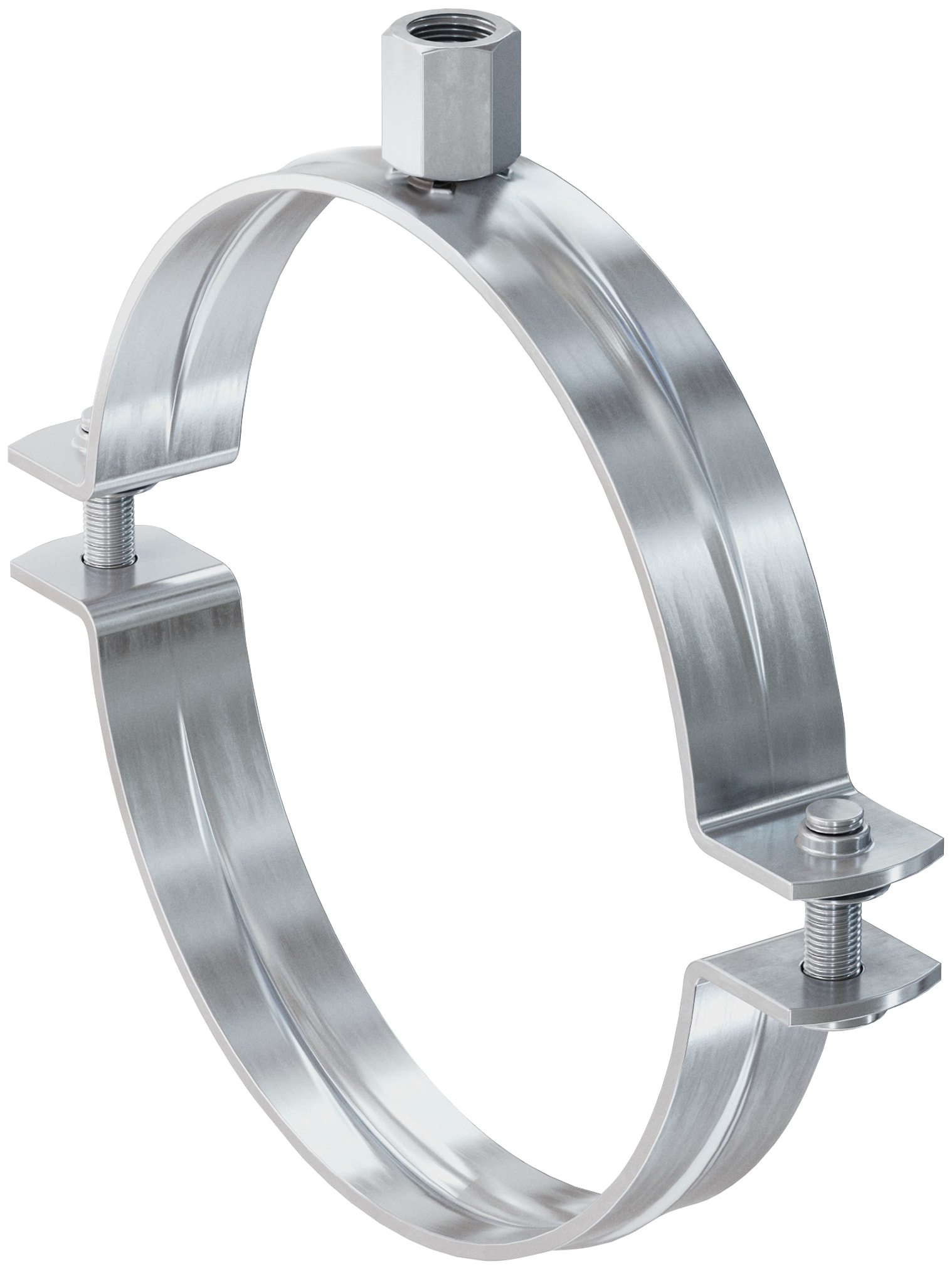

FISCHER - FRSN 63-70 M8/M10

Collare per tubi FRSN
Il collare per tubazioni a doppia vite senza guarnizione

Vantaggi:

• Il collare FRSN senza guarnizione per l'isolamento acustico è ideale per applicazioni industriali e tubazioni in plastica.
• Il dado di connessione con filettatura combinata M8/M10 consente scelte di montaggio ottimizzate.
• Le due viti permettono un'ideale adattamento in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

>Proprietà

• Materiale: Acciaio DD11 (materiale n° 1.0332) secondo DIN EN 10111
• Zincatura: Zincatura a freddo, 5 - 9 µm
• Dado di connessione: resistenza di saldatura, M 8 / M 10, SW 13, M 10 / M 12, SW 17
• Vite di bloccaggio: vite testa piatta con croce

Applicazioni:

• Fissaggio di tubazioni metalliche o plastiche senza requisiti di insonorizzazione con barre filettate o viti a doppia filettatura, per es. in edifici industriali.

Specifiche tecniche:

• Altezza H - H - [mm]: 88,
• Altezza Z - Z - [mm]: 54,
• Carico statico racc. max (trazione centrata): 1.50,
• Filettatura - A - : M 8 / M 10,
• Range di serraggio - D - [mm]: 63 - 70,
• Vite di bloccaggio: M 6,
• Larghezza - B - [mm]: 105,
• Larghezza x spessore - b x s - [mm]: 20 x 1,5,

Riferimenti:

• EAN: 4006209499450
• Codice fischer: 49945
