FISCHER - FRSM 5 M10/M12 COLLARE PESAN

Collare pesante per tubi FRSM - Fil. Metrica

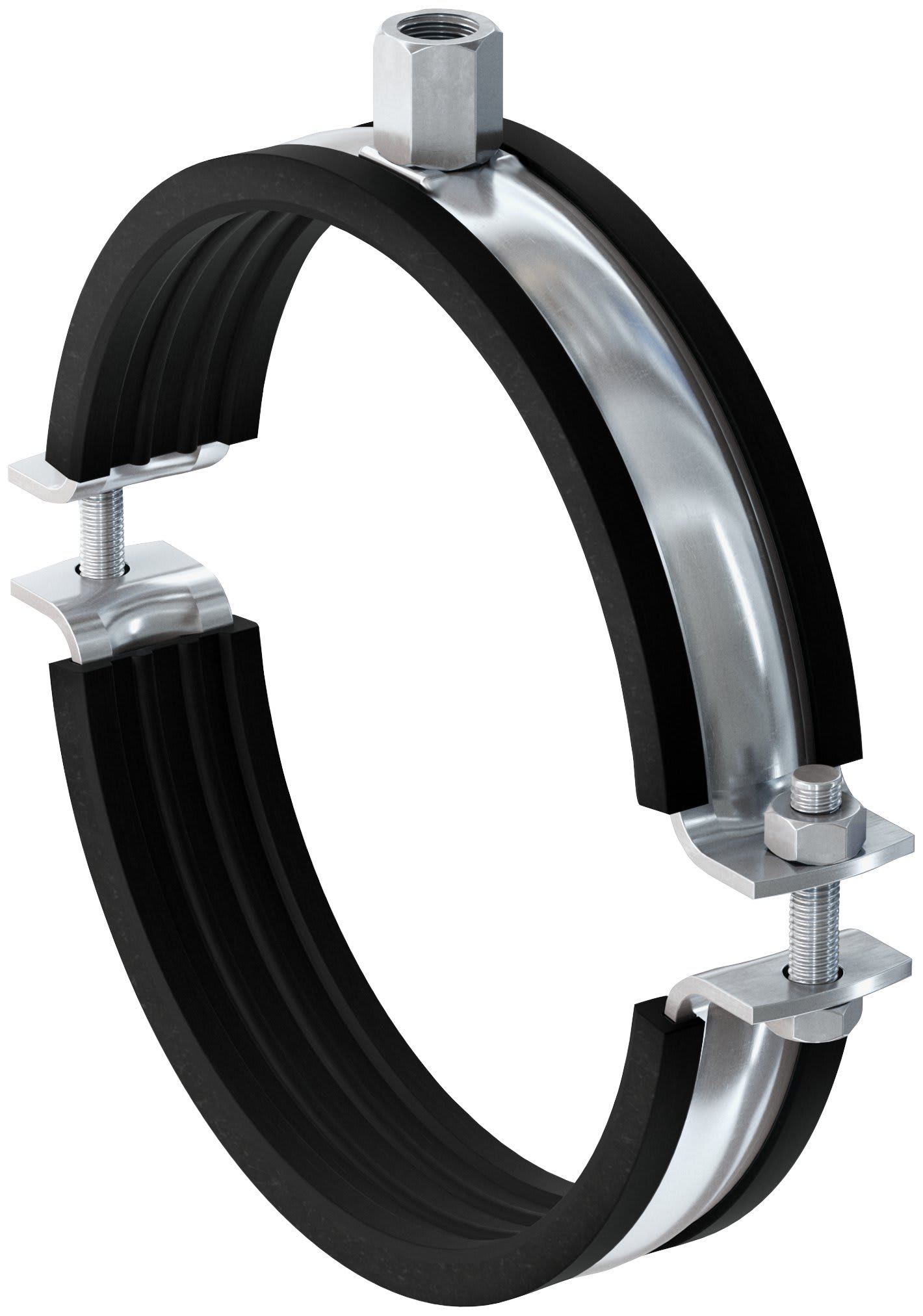

Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

Vantaggi:

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ?124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

>Proprietà

• Materiale: Acciaio DD11 (materiale n° 1.0332) secondo DIN EN 10111
• Zincatura: Zincatura a freddo, 5 - 9 µm
• Dado di connessione: M 10 / M 12 = SW 17, M 12 / M 16 = SW 22, M 16 = SW 24
• Vite di bloccaggio: vite testa piatta con croce fino a 4, oltre 4 vite testa esagonale con dado
• Materiale inserto di isolamento acustico:EPDM, senza cloro, senza silicone
• Range di temperatura: -50 °C ÷ +110 °C
• Durezza: 45 ± 5° Shore A
• Comportamento a fuoco: DIN 4102: Classe B2

Applicazioni:

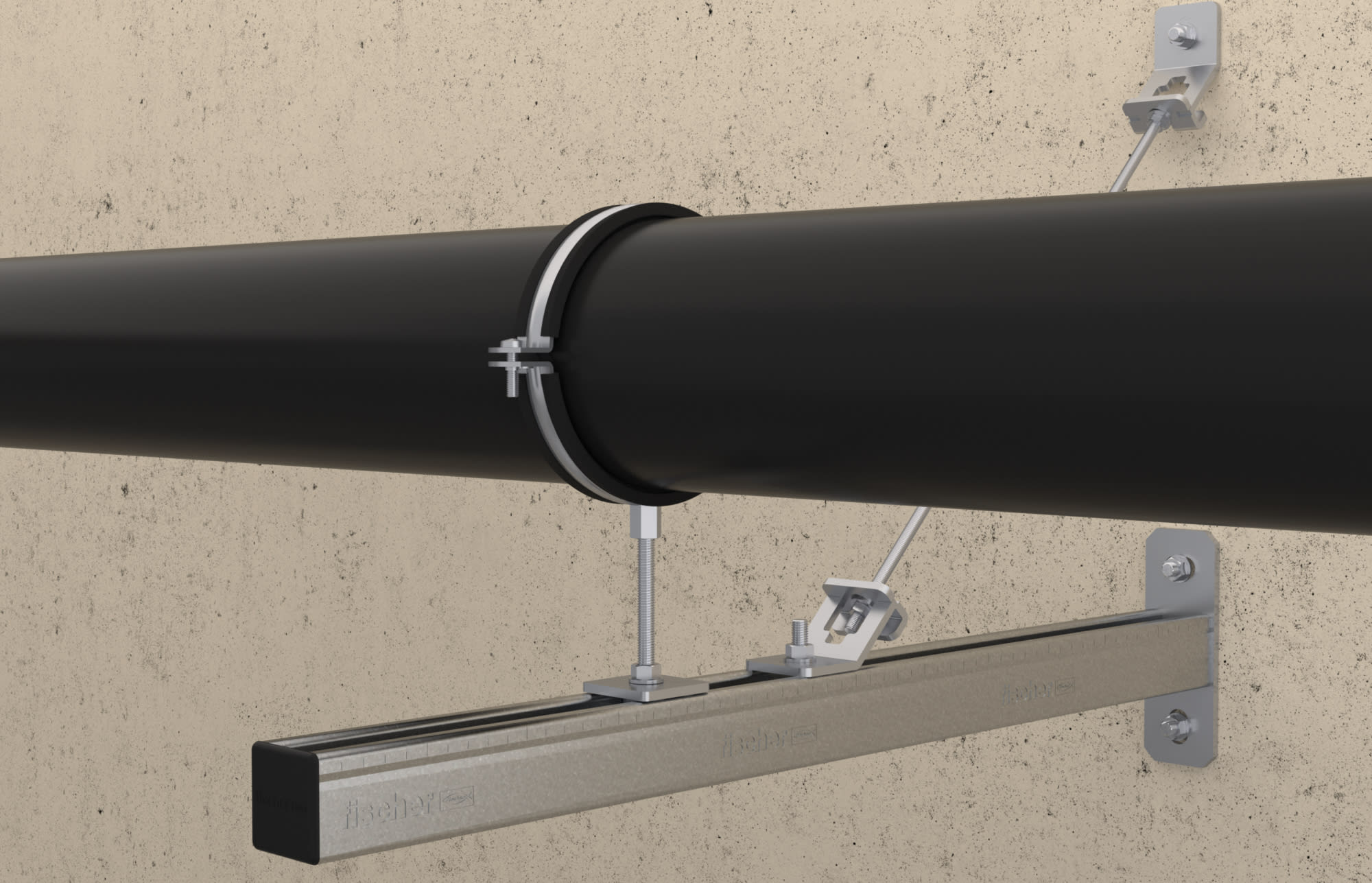

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

Specifiche tecniche:

• Altezza H - H - [mm]: 180,
• Altezza Z - Z - [mm]: 100,
• Carico statico racc. max (trazione centrata): 3.00,
• Dimensione nominale: 5,
• Filettatura - A - : M 10 / M 12,
• Range di serraggio - D - [mm]: 138 - 145,
• Vite di bloccaggio: M 8,
• Larghezza - B - [mm]: 210,
• Larghezza x spessore - b x s - [mm]: 30 x 3,0,

Riferimenti:

• EAN: 4006209937112
• Codice fischer: 93711
