FISCHER - FRSH 40-45 COLLARE C/GUARNIZ.S

Collare per tubi con guarnizione in silicone FRSH
Il collare per tubazioni a doppia vite con guarnizione per l'isolamento acustico con resistenza alle alte temperature

Vantaggi:

• La speciale guarnizione per l'isolamento acustico in silicone consente l'uso con temperature medie fino a +220 °C.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

>Proprietà

• Materiale: Acciaio DD11 (materiale n° 1.0332) secondo DIN EN 10111
• Zincatura:Zincatura a freddo, 5 - 9 µm
• Dado di connessione: (fino a FRSH 59 - 63) resistenza di saldatura, M 8 e M 8 / M 10 SW 13, M 10 SW 17
• Vite di bloccaggio: vite testa piatta con croce
• Isolamento acustico: per DIN 4109
• Range di temperatura: -40 °C ÷ +220 °C
• Durezza: 60 ± 5° Shore A
• Comportamento a fuoco: DIN 4102: Classe B2

Applicazioni:

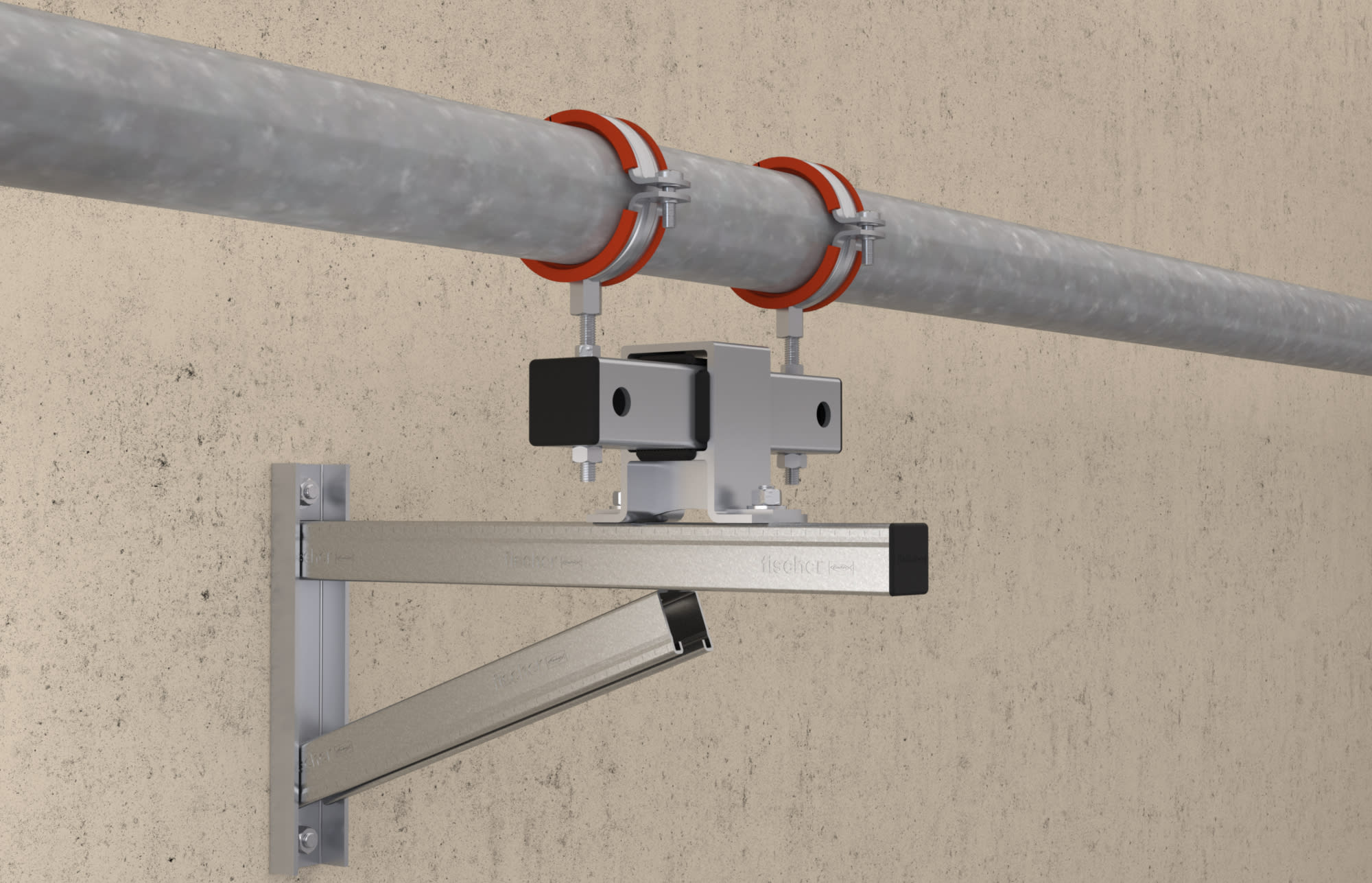

• Fissaggi di tubazioni ad alta temperatura con barre filettate o viti a doppia filettatura, per es. linee di vapore.

Specifiche tecniche:

• Altezza H - H - [mm]: 67,
• Altezza Z - Z - [mm]: 37,
• Carico statico racc. max (trazione centrata): 1.00,
• Dimensione nominale: 1 1/4,
• Filettatura - A - : M 8,
• Range di serraggio - D - [mm]: 40 - 45,
• Vite di bloccaggio: M 5,
• Larghezza - B - [mm]: 90,
• Larghezza x spessore - b x s - [mm]: 20 x 1,25,

Riferimenti:

• EAN: 4006209634981
• Codice fischer: 63498
