FISCHER - FRS PLUS 20-24 (1/2) COLLARE X TUBI

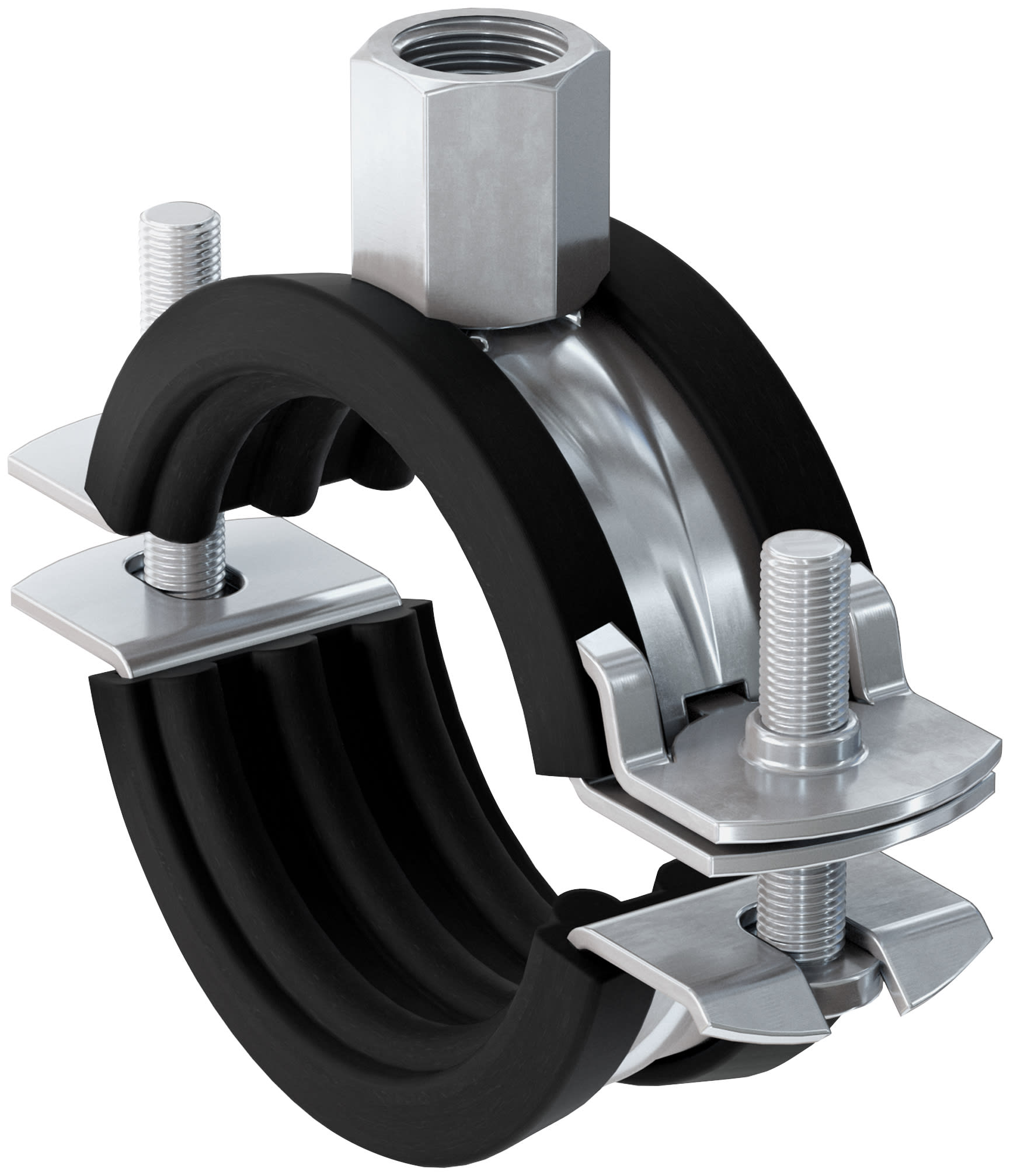

Collare per tubi FRS Plus
Il collare per tubazioni a doppia vite con meccanismo di chiusura rapido e attacco M8/M10

Vantaggi:

• Il meccanismo di chiusura rapido consente un'installazione rapida risparmiando tempo.
• La chiusura di sicurezza a scatto garantisce l'installazione della tubazione senza lo sgancio del collare.
• La stretta forma della guarnizione per l'isolamento acustico impedisce alla stessa dal cadere quando si inserisce la tubazione.
• Il dado di collegamento con filettatura combinata M8/M10 consente scelte di montaggio ottimizzate.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza della vite assicura un'installazione senza problemi.

>Proprietà

• Zincatura: Zincatura a freddo, 5 - 9 µm
• Dado di connessione: resistenza di saldatura, M 8 / M 10, SW 13
• Vite di bloccaggio: vite testa piatta con croce
• Materiale inserto di isolamento acustico:EPDM, senza cloro, senza silicone
• Isolamento acustico: per DIN 4109
• Range di temperatura: -40 °C ÷ +100 °C
• Durezza:55 ± 5° Shore A
• Comportamento a fuoco:DIN 4102: Classe B2

Applicazioni:

• Per il fissaggio semplice e facile di tubazioni utilizzando barre filettate e viti a doppia filettatura

Specifiche tecniche:

• Altezza H - H - [mm]: 50,
• Altezza Z - Z - [mm]: 32,
• Carico statico racc. max (trazione centrata): 0.80,
• Dimensione nominale: 1/2,
• Filettatura - A - : M 8 / M 10,
• Range di serraggio - D - [mm]: 20 - 24,
• Vite di bloccaggio: M 5,
• Larghezza - B - [mm]: 68,
• Larghezza x spessore - b x s - [mm]: 20 x 1,25,

Riferimenti:

• EAN: 4006209794425
• Codice fischer: 79442
