FISCHER - FRS 32-37 M8/M10 - EX COD. 775

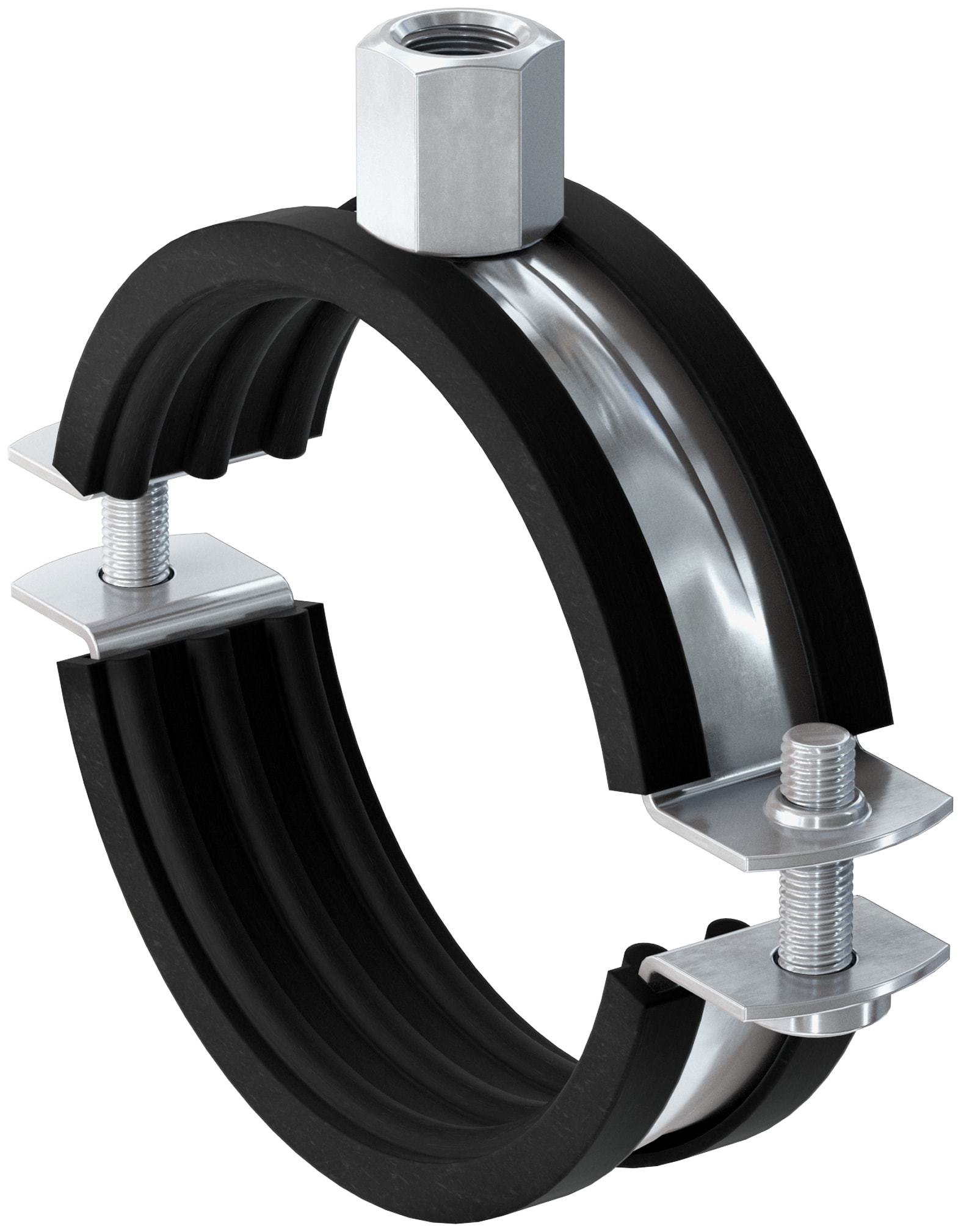

Collare per tubi FRS
Il collare per tubazioni a doppia vite e attacco M8/M10

Vantaggi:

• Il rapporto di resistenza al fuoco garantisce una sicurezza in esercizio testata da un ente indipendente.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• Il dado con filettatura combinata M8/M10 consente scelte di montaggio ottimizzate.
• La guarnizione per l'isolamento acustico fornisce protezione dal rumore e impedisce la corrosione per contatto.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

>Proprietà

• Materiale: Acciaio DD11 (materiale n° 1.0332) secondo DIN EN 10111
• Zincatura: Zincatura a freddo, 5 - 9 µm
• Dado di connessione:resistenza di saldatura, M 8 / M 10, SW 13
• Vite di bloccaggio:vite testa piatta con croce
• Materiale inserto di isolamento acustico: SBR/EPDM, senza cloro, senza silicone
• Isolamento acustico: per DIN 4109
• Range di temperatura: -40 °C ÷ +100 °C
• Durezza: 55 ± 5° Shore A
• Comportamento a fuoco: DIN 4102: Classe B2

Applicazioni:

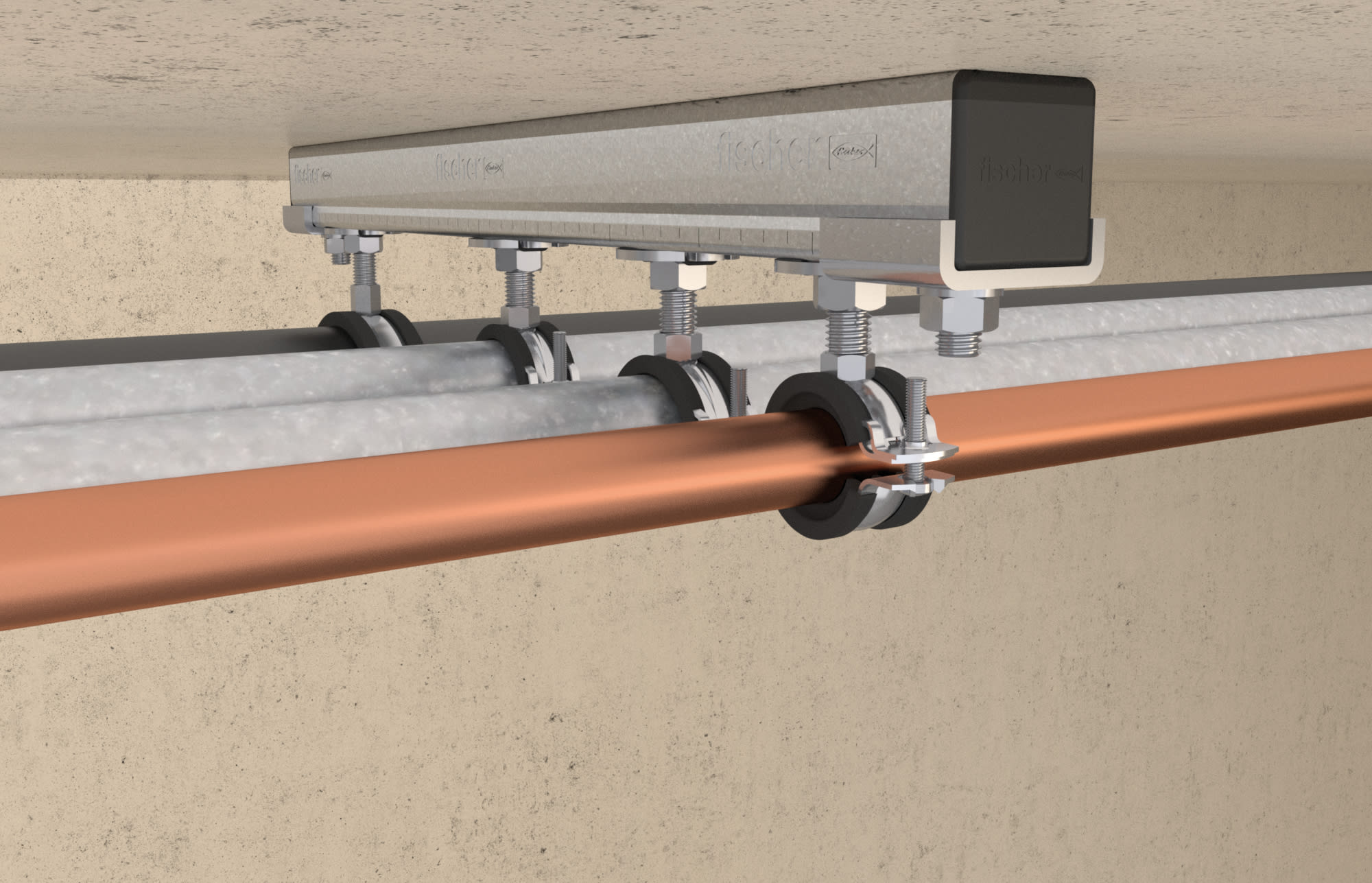

• Fissaggio sicuro di tubazioni con barre filettate o viti a doppia filettatura, anche quando ci sono requisiti di protezione antincendio.

Specifiche tecniche:

• Altezza H - H - [mm]: 61,
• Altezza Z - Z - [mm]: 38,
• Carico statico racc. max (trazione centrata): 1.00,
• Dimensione nominale: 1,
• Filettatura - A - : M 8 / M 10,
• Range di serraggio - D - [mm]: 32 - 37,
• Vite di bloccaggio: M 6,
• Larghezza - B - [mm]: 77,
• Larghezza x spessore - b x s - [mm]: 20 x 1,25,

Riferimenti:

• EAN: 4006209425381
• Codice fischer: 42538
