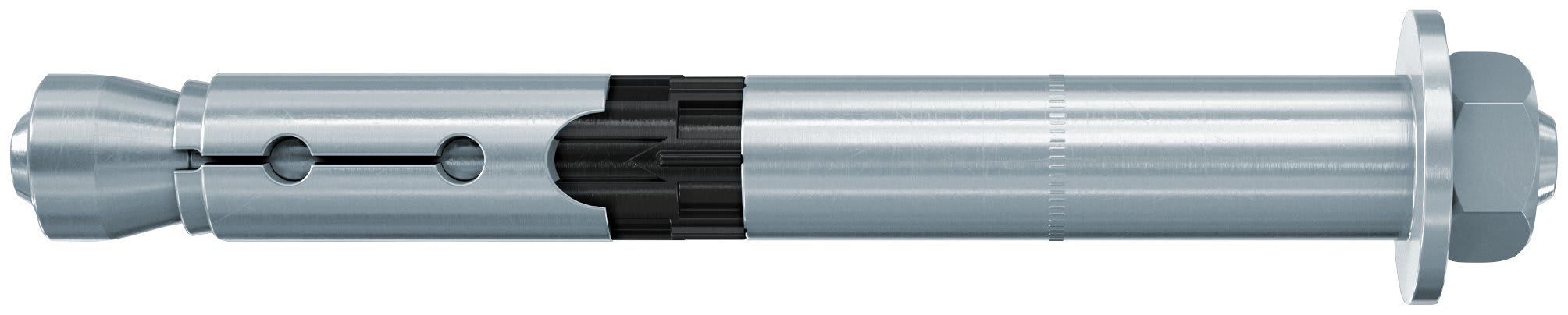

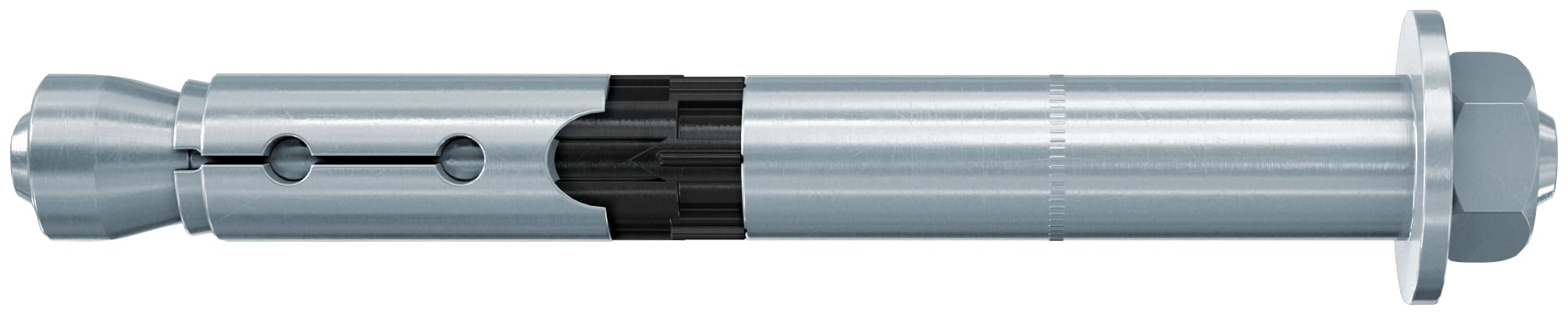

FISCHER - FH II 28/60 B

Ancorante ad alte prestazioni FH II-B
L'ancorante passante per fissaggi dal design esigente per calcestruzzo fessurato e applicazioni sismiche in zona C1/C2. Versione con barra filettata e dado.

Approvato per:

• Calcestruzzo da C20/25 a C50/60, fessurato

• Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

• Calcestruzzo C12/15

• Pietra naturale con struttura compatta

• Ancorante strutturale con barra filettata e dado.
• L'azione combinata del gambo della vite e del corpo dell'ancorante permette una resistenza a taglio elevata. Il numero di punti di fissaggio può pertanto essere ridotto.
• Le certificazioni internazionali garantiscono la massima sicurezza e le migliori performance. Queste certificazioni coprono anche l'utilizzo in zone sismiche (categoria di prestazione sismica europea C1/C2 e zona di progettazione sismica statunitense da A a F).
• La geometria ottimizzata riduce l'energia di posa e permette un'installazione senza sforzo.
• Il documento di valutazione riguarda anche l'uso di punte cave.

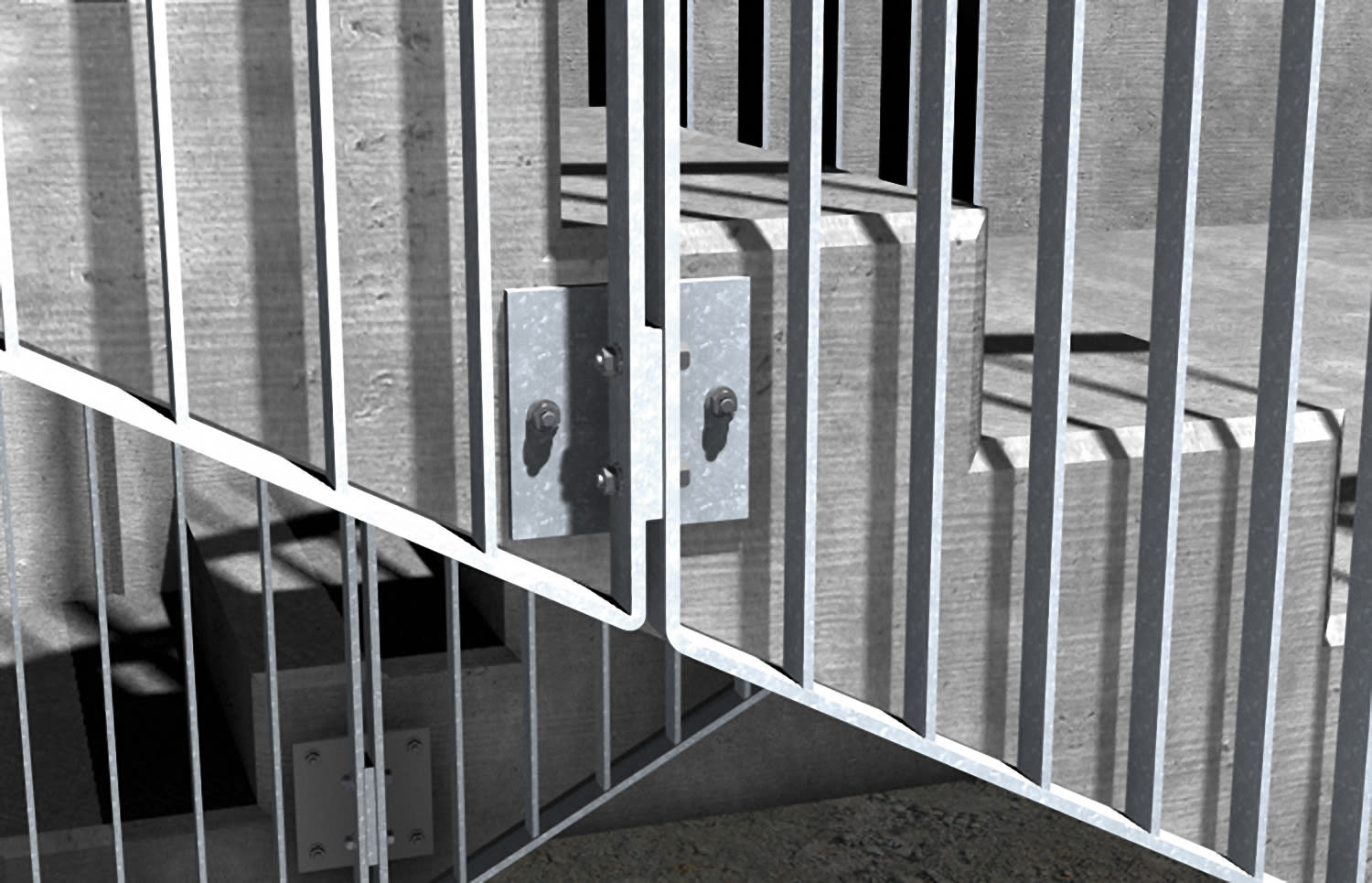

• Balaustre

• Gradini

• Consolle

• Costruzioni in acciaio

• Scale

• Passerelle portacavi

• Macchinari

• Cancelli

• Facciate

• Inferriate

• FH II è idoneo per installazione passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
• L'anello nero in plastica evita la rotazione dell'ancorante e compensa lo slittamento durante il serraggio in modo che l'elemento da fissare sia schiacciato contro il supporto di ancoraggio.

• Filettatura - M - : M 20,
• Spessore fissabile max - t fix - [mm]: 60,
• Profondità foro min per installazione passante - h2 - [mm]: 215,
• Chiave di serraggio - SW - [mm]: 30,
• Diametro foro - d0 - [mm]: 28,
• Lunghezza fissaggio - l - [mm]: 229,

• EAN: 4006209475485
• Codice fischer: 47548
