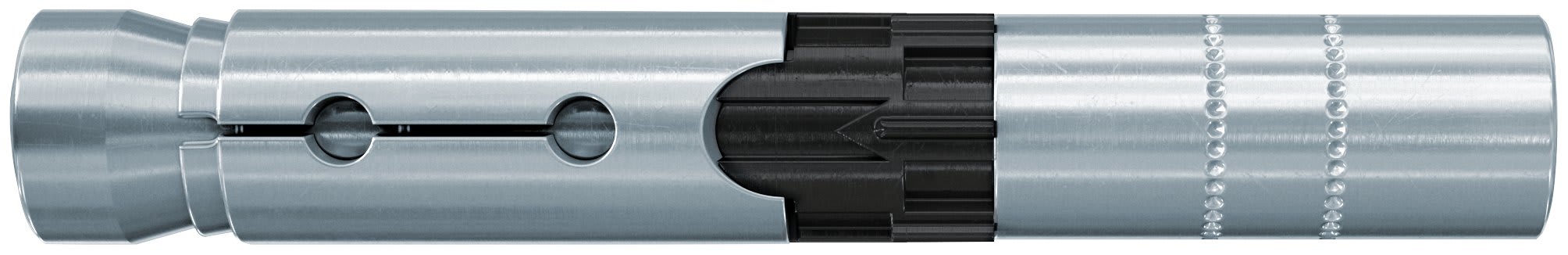

FISCHER - FH II 15/M10 I

Ancorante ad alte prestazioni FH II-I
L'ingegnoso ancorante filettato internamente con una semplice installazione in calcestruzzo fessurato

Approvato per:

• Calcestruzzo da C20/25 a C50/60, fessurato Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

• Calcestruzzo C12/15 Pietra naturale con struttura compatta

• Il principio di funzionamento del FH II-I consente una rapida espansione a deformazione controllata, con una chiave a brugola, garantendo così la massima sicurezza di installazione.
• Il controllo visivo dello sprofondamento predefinito U tra l'ancorante e la superficie del calcestruzzo garantisce un processo di installazione conforme al benestare, anche senza l'utilizzo della chiave dinamometrica.
• La filettatura metrica interna consente l'uso di viti e barre filettate comuni per un perfetto adattamento in linea con l'elemento da fissare.
• FH II-I consente lo smontaggio a filo superficie e il riutilizzo del punto di fissaggio non danneggiato, offrendo così la massima flessibilità.
• Inoltre, FH II-I offre tutti i vantaggi del FH II.

• Balaustre

• Gradini

• Consolle

• Costruzioni in acciaio

• Scale

• Passerelle portacavi

• Macchinari

• Cancelli

• Facciate

• Inferriate

• FH II-I è idoneo per installazione non passante.
• Quando viene utilizzata una chiave a brugola per l'installazione, la parte interna filettata dell'ancorante inizia a ruotare. In questo modo il cono è richiamato nel corpo espandente, che si espande contro la parete del foro. Simultaneamente l'ancorante è serrato attraverso la compressione dell'anello nero in plastica, si crea così una depressione U rispetto la superficie di calcestruzzo
• L'ancorante è installato in accordo al benestare quando la depressione U è circa 3-5 mm. Alternativamente può anche essere applicata una coppia di serraggio Tinst.

• Filettatura - M - : M 10,
• Profondità di avvitamento max - lE,max - [mm]: 25,
• Profondità foro min per installazione non passante - h1 - [mm]: 95,
• Profondità di avvitamento min - lE,min - [mm]: 10 + U,
• Spessore fissabile max: 3 - 5,
• Diametro foro - d0 - [mm]: 15,
• Lunghezza fissaggio - l - [mm]: 90,

• EAN: 4048962158281
• Codice fischer: 519014
