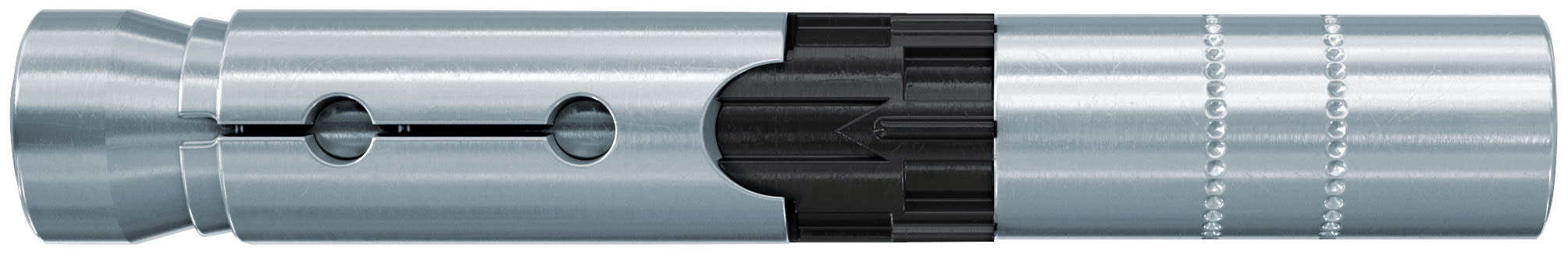

FISCHER - FH II 12/M8 I
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Modello ad ancora - filettatura esterna
dispositivo di fissaggio - altri
sistema a vite - esagono incassato
Protezione superficiale del tassello - con zincatura galvanica/elettrolitica
ancoraggio - ancoraggio a espansione
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
4048962168389
Codice Sacchi
FH00520359
Cod. produttore
00520359
Codice Metel
FIS00520359
Modello ad ancora:
filettatura esterna
dispositivo di fissaggio:
altri
sistema a vite:
esagono incassato
Protezione superficiale del tassello:
con zincatura galvanica/elettrolitica
ancoraggio:
ancoraggio a espansione
tipo di filettatura:
metrico
Installazione distanziata:
No
Materiale del tassello:
acciaio
Con collare:
No
materiale della bussola:
acciaio
Protezione superficiale della copertura:
con zincatura galvanica/elettrolitica
Installazione push-through:
No
Installazione pre-posizionata:
Sì
Ancorante ad alte prestazioni FH II-I
L'ingegnoso ancorante filettato internamente con una semplice installazione in calcestruzzo fessurato
Materiali di supporto:
Approvato per:
- Calcestruzzo da C20/25 a C50/60, fessurato Calcestruzzo da C20/25 a C50/60, non fessurato
Adatto anche per:
- Calcestruzzo C12/15 Pietra naturale con struttura compatta
Vantaggi:
- Il principio di funzionamento del FH II-I consente una rapida espansione a deformazione controllata, con una chiave a brugola, garantendo così la massima sicurezza di installazione.
- Il controllo visivo dello sprofondamento predefinito U tra l'ancorante e la superficie del calcestruzzo garantisce un processo di installazione conforme al benestare, anche senza l'utilizzo della chiave dinamometrica.
- La filettatura metrica interna consente l'uso di viti e barre filettate comuni per un perfetto adattamento in linea con l'elemento da fissare.
- FH II-I consente lo smontaggio a filo superficie e il riutilizzo del punto di fissaggio non danneggiato, offrendo così la massima flessibilità.
- Inoltre, FH II-I offre tutti i vantaggi del FH II.

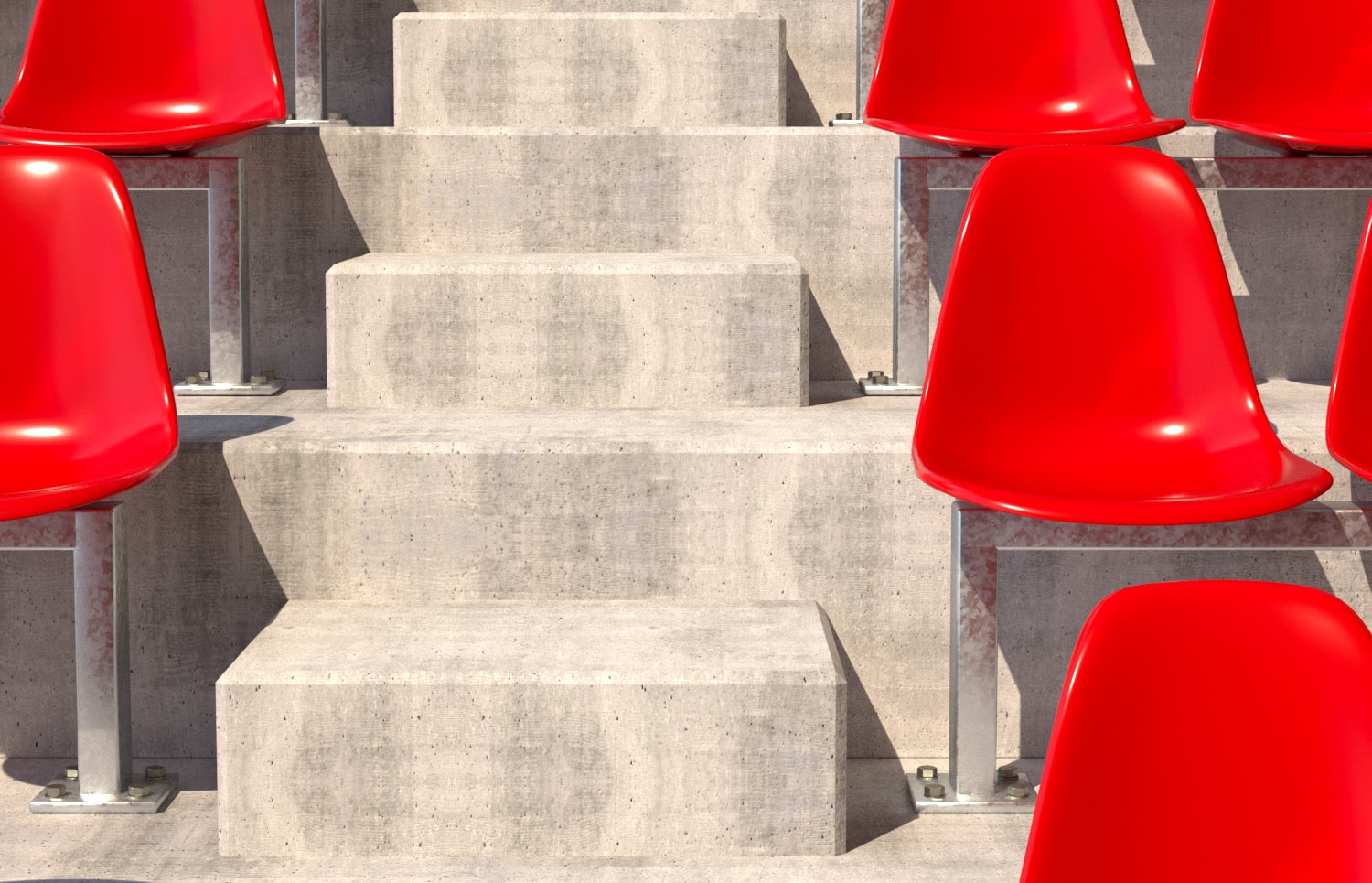

Applicazioni:
- Balaustre
- Gradini
- Consolle
- Costruzioni in acciaio
- Scale
- Passerelle portacavi
- Macchinari
- Cancelli
- Facciate
- Inferriate
Funzionamento:
- FH II-I è idoneo per installazione non passante.
- Quando viene utilizzata una chiave a brugola per l'installazione, la parte interna filettata dell'ancorante inizia a ruotare. In questo modo il cono è richiamato nel corpo espandente, che si espande contro la parete del foro. Simultaneamente l'ancorante è serrato attraverso la compressione dell'anello nero in plastica, si crea così una depressione U rispetto la superficie di calcestruzzo
- L'ancorante è installato in accordo al benestare quando la depressione U è circa 3-5 mm. Alternativamente può anche essere applicata una coppia di serraggio Tinst.
Specifiche tecniche:
- Filettatura - M - : M 8,
- Profondità di avvitamento max - lE,max - [mm]: 25,
- Profondità foro min per installazione non passante - h1 - [mm]: 85,
- Profondità di avvitamento min - lE,min - [mm]: 13 + U,
- Spessore fissabile max: 3 - 5,
- Diametro foro - d0 - [mm]: 12,
- Lunghezza fissaggio - l - [mm]: 77,
- Lunghezza tassello = profondità di ancoraggio min - l = hef - [mm]: 5,
- EAN: 4048962168389
- Codice fischer: 520359
