FISCHER - FH II 12/50 S TASSELLO ACC.
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Modello ad ancora - filettatura esterna
dispositivo di fissaggio - altri
sistema a vite - esagonale esterno
Qualità del materiale del tassello - altri
Protezione superficiale del tassello - con zincatura galvanica/elettrolitica
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
4006209448861
Codice Sacchi
FH00044886
Cod. produttore
00044886
Codice Metel
FIS00044886
Modello ad ancora:
filettatura esterna
dispositivo di fissaggio:
altri
sistema a vite:
esagonale esterno
Qualità del materiale del tassello:
altri
Protezione superficiale del tassello:
con zincatura galvanica/elettrolitica
ancoraggio:
ancoraggio a espansione
tipo di filettatura:
metrico
Adatto per solaio alveolare:
No
Installazione distanziata:
No
Materiale del tassello:
acciaio
Con collare:
No
materiale della bussola:
acciaio
Materiale manica di qualità:
altri
Protezione superficiale della copertura:
con zincatura galvanica/elettrolitica
Fissaggio con utensile di espansione:
No
Installazione push-through:
Sì
Installazione pre-posizionata:
No
Classificazione sismica ETA:
C1 e C2

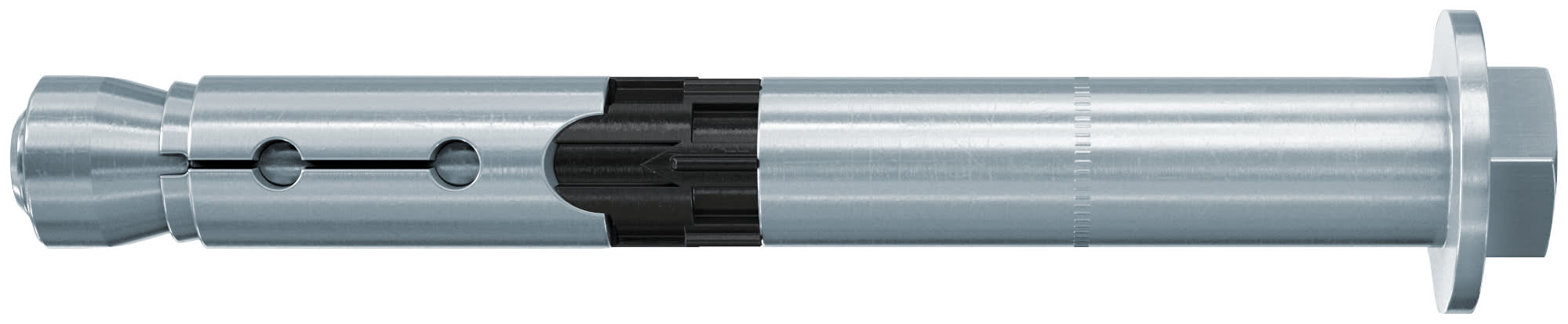

Ancorante ad alte prestazioni FH II-S
L'ancorante passante per fissaggi dal design esigente per calcestruzzo fessurato e applicazioni sismiche in zona C1/C2. Con testa esagonale.
Materiali di supporto:
Approvato per:
- Calcestruzzo da C20/25 a C50/60, fessurato
- Calcestruzzo da C20/25 a C50/60, non fessurato
Adatto anche per:
- Calcestruzzo C12/15
- Pietra naturale con struttura compatta
Vantaggi:
- Ancorante strutturale con testa esagonale.
- L'azione combinata del gambo della vite e del corpo dell'ancorante permette una resistenza a taglio elevata. Il numero di punti di fissaggio può pertanto essere ridotto.
- Le certificazioni internazionali garantiscono la massima sicurezza e le migliori performance. Queste certificazioni coprono anche l'utilizzo in zone sismiche (categoria di prestazione sismica europea C1/C2 e zona di progettazione sismica statunitense da A a F).
- La geometria ottimizzata riduce l'energia di posa e permette un'installazione senza sforzo.
- Il documento di valutazione riguarda anche l'uso di punte cave.
Applicazioni:

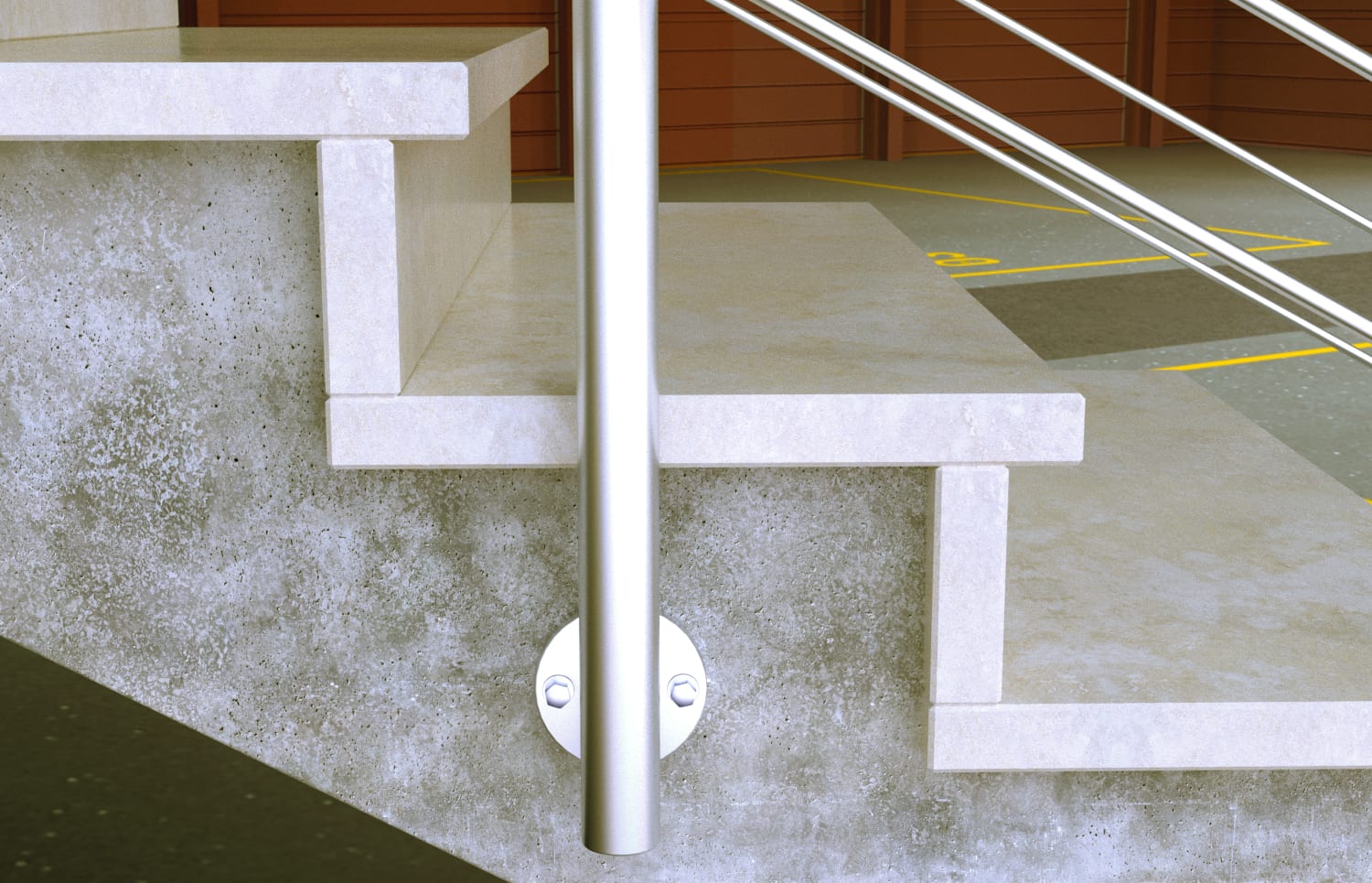

- Balaustre
- Gradini
- Consolle
- Costruzioni in acciaio
- Scale
- Passerelle portacavi
- Macchinari
- Cancelli
- Facciate
- Inferriate
Funzionamento:
- FH II è idoneo per installazione passante.
- Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
- L'anello nero in plastica evita la rotazione dell'ancorante e compensa lo slittamento durante il serraggio in modo che l'elemento da fissare sia schiacciato contro il supporto di ancoraggio.
Specifiche tecniche:
- Filettatura - M - : M 8,
- Spessore fissabile max - t fix - [mm]: 50,
- Profondità foro min per installazione passante - h2 - [mm]: 130,
- Chiave di serraggio - SW - [mm]: 13,
- Diametro foro - d0 - [mm]: 12,
- Lunghezza fissaggio - l - [mm]: 130,
- EAN: 4006209448861
- Codice fischer: 44886
