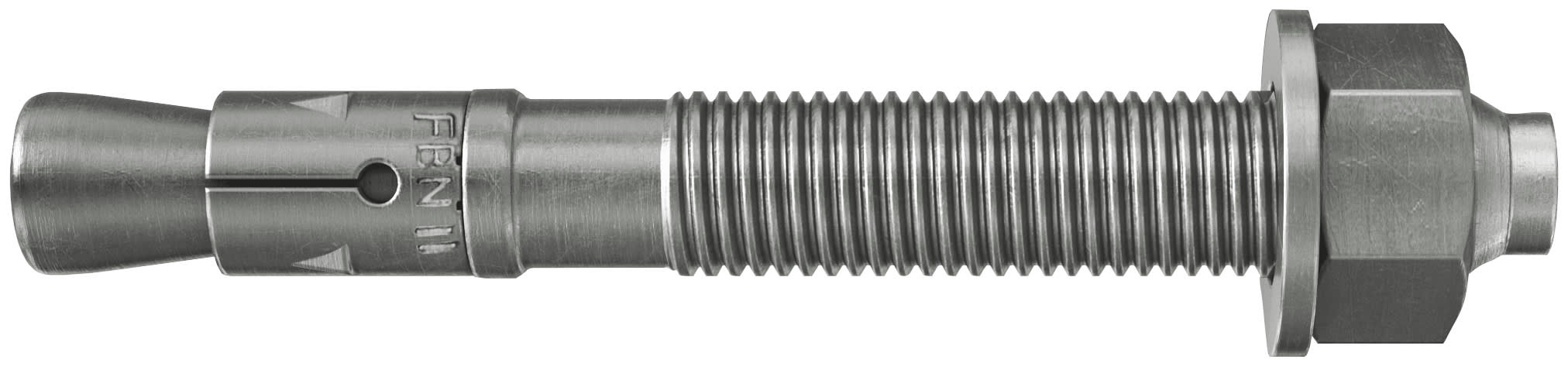

FISCHER - FBN II 20/30 (20X187) R

Ancorante con fascetta espandente FBN II inox A4
Il fissaggio conveniente per un utilizzo flessibile in calcestruzzo non fessurato. Versione in acciaio inox A4.

Materiali di supporto:
>Materiali di supporto

Approvato per:

• Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

• Calcestruzzo C12/15

• Pietra naturale con struttura compatta

Vantaggi:

• Possiede due profondità di posa certificate e alte capacità di carico permettendo di sviluppare applicazioni con un minor numero di punti di fissaggio e piastre più piccole.
• La versione standard rispetto ad altre soluzioni, consente alte prestazioni a propondità di posa inferiori. Inoltre la versione k a profondità del foro ridotta, è molto versatile anche su supporti di spessore ridotto.
• La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, aumentando così la regolazioni fuori piombo.
• Pochi colpi di martello e una bassa coppia di serraggio consentono un'installazione notevolmente più semplice.
• L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione e uno smontaggio dell'oggetto da fissare più rapidi.

Applicazioni:
>Applicazioni

• Strutture in acciaio

• Balaustre

• Consolle

• Scale

• Passerelle portacavi

• Macchinari

• Gradini

• Cancelli

• Facciate

Funzionamento:

• FBN II è idoneo per installazione passante e non passante, è idoneo anche per installazione distanziata sotto certe condizioni.
• Prima dell'installazione, portare il dado nella posizione ottimale (l'estremità del ancorante deve sporgere di circa 3 mm oltre il dado).
• Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro.
• La marcatura della testa offre un semplice controllo dell'ancoraggio.
• Per installazioni in serie si raccomanda l'utilizzo del percussore FABS.

Specifiche tecniche:

• Filettatura - ? x Lunghezza - [mm]: M 20 x 90,
• Lunghezza utile hef,stand/hef,red max - tfix - [mm]: 30/55,
• Profondità foro min per installazione passante - h2 - [mm]: 165,
• Chiave di serraggio - SW - [mm]: 30,
• Diametro foro - d0 - [mm]: 20,
• Lunghezza fissaggio - l - [mm]: 187,

Riferimenti:

• EAN: 4048962087581
• Codice fischer: 507571
