FISCHER - FBN 8/10-K TASSELLI
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Modello ad ancora - filettatura esterna
dispositivo di fissaggio - dado
sistema a vite - esagonale esterno
Protezione superficiale del tassello - con zincatura galvanica/elettrolitica
ancoraggio - ancoraggio a espansione
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
8001132045824
Codice Sacchi
FH00504582
Cod. produttore
00504582
Codice Metel
FIS00504582
Modello ad ancora:
filettatura esterna
dispositivo di fissaggio:
dado
sistema a vite:
esagonale esterno
Protezione superficiale del tassello:
con zincatura galvanica/elettrolitica
ancoraggio:
ancoraggio a espansione
tipo di filettatura:
metrico
Adatto per solaio alveolare:
No
Installazione distanziata:
No
Con collare:
No
Fissaggio con utensile di espansione:
No
Installazione push-through:
Sì
Installazione pre-posizionata:
Sì

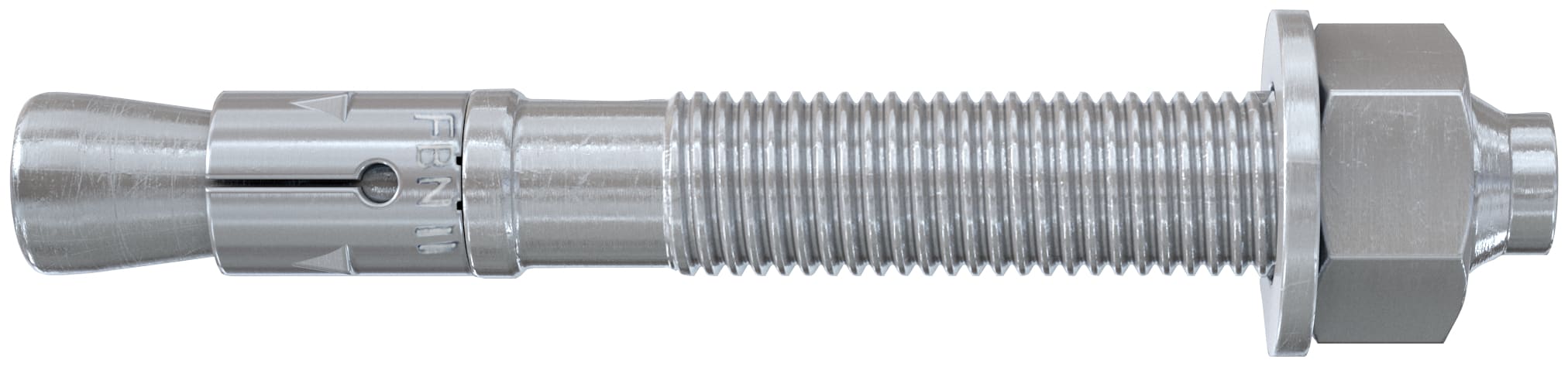

fischer FBN II K
Ancorante con fascetta espandente FBNIIK in blister
Materiali di supporto:
Approvato per:
- Calcestruzzo da C20/25 a C50/60, non fessurato
Adatto anche per:
- Calcestruzzo C12/15
- Pietra naturale con struttura compatta
Vantaggi:
- Con la profondità di ancoraggio standard si ottengono le capacità portanti massime. Questo permette un minor numero di punti di fissaggio e piastre più piccole.
- La profondità di ancoraggio ridotta diminuisce la profondità del foro. Questo minimizza il tempo di installazione e incrementa la flessibilità.
- Disponibili ulteriori versioni corte K con profondità di ancoraggio ridotta.
- La lunga filettatura permette di bilanciare la tolleranza di costruzione dei componenti e l'installazione distanziata, aumentando così la flessibilità.
- Pochi colpi di martello e una bassa coppia di serraggio consentono un'installazione notevolmente più semplice.
- L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione e uno smontaggio dell'oggetto da fissare più rapidi.
- La rondella maggiorata del FBN II GS fornisce una maggiore area di contatto e permette così l'ancoraggio di elementi in legno.

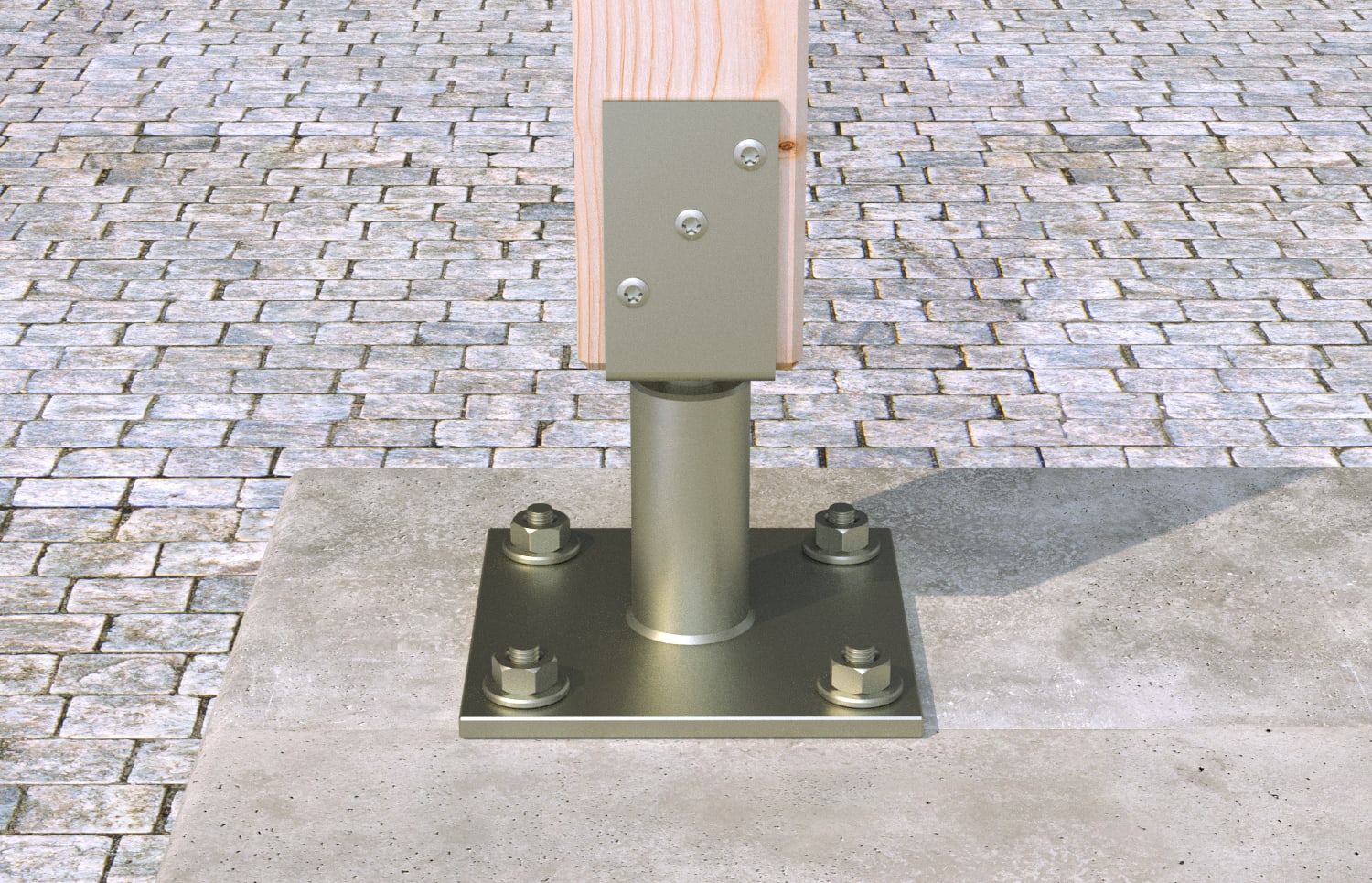

Applicazioni:
- Strutture in acciaio
- Balaustre
- Consolle
- Scale
- Passerelle portacavi
- Macchinari
- Gradini
- Cancelli
- Facciate
Funzionamento:
- FBN II è idoneo per installazione passante e non passante, è idoneo anche per installazione distanziata sotto certe condizioni.
- Prima dell'installazione, portare il dado nella posizione ottimale (l'estremità del ancorante deve sporgere di circa 3 mm oltre il dado).
- Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro.
- La marcatura della testa offre un semplice controllo dell'ancoraggio.
- Per installazioni in serie si raccomanda l'utilizzo del percussore FABS.
Specifiche tecniche:
- Filettatura - ? x Lunghezza - [mm]: M 8 x 39,
- Dimensioni - b x l - [mm]: 75 x 147,
- Blister con: 2 x FBN II 8/10,
- Lunghezza utile hef,stand/hef,red max - tfix - [mm]: 10/20,
- Profondità foro min per installazione passante - h2 - [mm]: 66,
- Chiave di serraggio - SW - [mm]: 13,
- Diametro foro - d0 - [mm]: 8,
- Lunghezza fissaggio - l - [mm]: 71,
- EAN: 8001132045824
- Codice fischer: 504582
