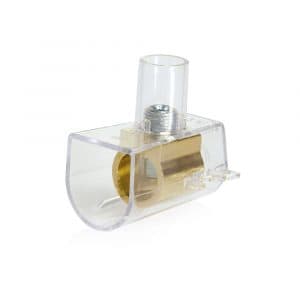

CONTACT - Morsetto volante unipolare in stecche da 10 poli, sezione 16 mmq. C00
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Sezione conduttore collegabile a filo sottile senza bussola d'estremi - 6÷16 mm²
Corrente nominale In - 76 A
Esecuzione collegamento elettrico 1 - raccordo a vite
Numero di poli - 1
Tipo di montaggio - montaggio diretto
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
8028045001105
Codice Sacchi
CTC00
Cod. produttore
C00
Codice Metel
IICC00
Sezione conduttore collegabile a filo sottile senza bussola d'estremi:
6÷16 mm²
Corrente nominale In:
76 A
Esecuzione collegamento elettrico 1:
raccordo a vite
Numero di poli:
1
Tipo di montaggio:
montaggio diretto
Esecuzione collegamento elettrico 2:
raccordo a vite
Colore:
altri
Sezione conduttore collegabile unifilare:
6÷16 mm²
Piastra di chiusura necessaria:
No
Materiale del corpo isolante:
materiale termoplastico
Temperatura d'esercizio:
0÷85 °C
Trasparente:
Sì
Profondità:
35.1 mm
Numero di punti di fissaggio per ogni polo:
1
Larghezza:
20.3 mm
Altezza:
33.5 mm
Tensione nominale:
750 V
Classe di infiammabilità del materiale isolante secondo UL 94:
V0
Materiali
Involucro: Policarbonato trasparente autoestinguente V0
Parte Conduttiva: Ottone CW 614 N
Viti e grani: Acciaio zincato
CARATTERISTICHE TECNICHE
Grado di protezione IP20 (1,5-10 mm2);
Grado di protezione IP00 (16-70 mm2);
Rigidità dielettrica elevata;
Resistenza elevata alle correnti superficiali;
Grado di infiammabilità secondo UL94-V0;
Resistenza al calore 130 °C;
850 °C alla prova del filo incandescente;
Serraggio a vite.
CERTIFICAZIONI E NORME
EN 60998-1:2004
EN 60998-2-1:2004
VANTAGGI
Involucro trasparente per una perfetta visibilità di connessione;
Inserimento rapido dei cavi facilitato dalla conicità dell’involucro;
Impiego versatile con conduttori flessibili, rigidi e flessibili con puntalini;
Separazione facile dei singoli poli, senza residui di materiale, nella serie a barrette;
Nei modelli da 25 mmq e 35 mmq, modularità di montaggio con innovativo sistema di aggancio/sgancio su ciascun polo.
