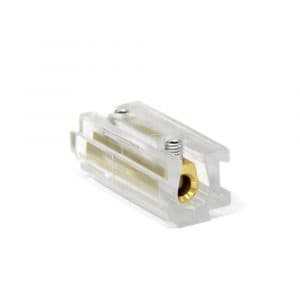

CONTACT - MORSETTO COMPONIBILE 1 POLO SEZ. 6MMQ. MC-06

Il morsetto unipolare componibile è una soluzione innovativa e versatile per connessioni elettriche, adatta per applicazioni in cui sono richiesti elevati standard di sicurezza e ottimizzazione degli spazi. La gamma include tre modelli, progettati per supportare cavi con sezioni massime di rispettivamente 6 mm², 16 mm² e 35 mm². Questi morsetti possono essere configurati in diverse combinazioni, da due a cinque poli, offrendo la possibilità di creare strutture piramidali nelle configurazioni a tre e cinque poli, riducendo così l'ingombro in applicazioni come giunti in resina o gel.

Materiali
Corpo isolante: Realizzato in policarbonato trasparente autoestinguente UL94-V0, per una resistenza ottimale al calore e una maggiore visibilità della connessione.
Corpo conduttore: Ottone CW 614 N, garantisce un'elevata conduttività e resistenza alla corrosione.
Grani: Acciaio zincato, per una connessione sicura e affidabile.
Caratteristiche Tecniche
Temperatura di esercizio: Da -20 °C a +90 °C, adatto per un'ampia gamma di condizioni ambientali.
Tensione di isolamento nominale: 500 V, ideale per applicazioni industriali e civili.
Corrente nominale:
6 mm: 24 A
16 mm: 41 A
35 mm: 76 A
Coppia di serraggio grani:
6 mm: 0,6 Nm
16 mm: 1,8 Nm
35 mm: 10 Nm
Grado di infiammabilità: UL94-V0, resistenza elevata alla fiamma secondo la norma IEC 695-2-1.
Prova del filo incandescente: Supera il test a 850 °C (EN 60695-2-11), garantendo sicurezza contro il surriscaldamento.
Vantaggi
Componibilità modulare: I modelli possono essere assemblati fino a cinque poli, adattandosi a diverse necessità di cablaggio.
Cablaggio rapido: Progettato per semplificare l'installazione, consentendo un facile inserimento e serraggio dei cavi.
Struttura piramidale: Riduce l'ingombro nelle configurazioni a tre e cinque poli, ideale per applicazioni in spazi ristretti come giunti in resina o gel.
Isolamento doppio: Garantisce una maggiore sicurezza, particolarmente indicata nelle connessioni all'interno dei giunti.
Manutenzione semplice: La connessione è riaccessibile e riutilizzabile, facilitando interventi successivi senza dover sostituire il morsetto.
Grado di protezione elevato: Assicura una protezione completa delle connessioni anche in ambienti difficili.
Versatilità: Utilizzabile con diverse sezioni di cavo e configurazioni modulari, offre flessibilità in vari contesti applicativi.
Certificazioni e Norme
IEC/EN 60695-2-11: Test del filo incandescente.
EN 60998-1:2004 e EN 60998-2-1:2004: Riferimenti normativi europei per la sicurezza delle connessioni elettriche.
RoHS 2011/65/CE: Conformità alla direttiva europea per l'uso di materiali ecocompatibili.
