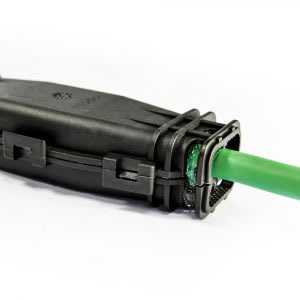

CONTACT - GIUNTO RAPIDO IN GEL DA 220 MM
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
tensione di dimensionamento U0/U (Um) - 0,6/1 (1,2) kV
Tipologia - gel
materiale isolante - plastica
per il collegamento di cavi con isolamento in carta e in plastica - Sì
numero di conduttori - 4
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
8028045002010
Codice Sacchi
CTBREAK100
Cod. produttore
BREAK100
Codice Metel
IICBREAK100
tensione di dimensionamento U0/U (Um):
0,6/1 (1,2) kV
Tipologia:
gel
materiale isolante:
plastica
per il collegamento di cavi con isolamento in carta e in plastica:
Sì
numero di conduttori:
4
con conduttore di protezione:
No
sezione nominale del conduttore:
6÷185 mm²
omologazione per il settore minerario:
No
con schermatura concentrica:
No
accessori di collegamento:
senza
La serie di giunti in gel BREAK è progettata per garantire l'isolamento e la protezione di connessioni elettriche lineari e derivate in sistemi a bassa tensione (0,6/1 kV), sia per cavi unipolari che multipolari. Questi giunti sono ideali per applicazioni in ambienti critici, assicurando una perfetta tenuta stagna e resistenza a sollecitazioni meccaniche e chimiche.
Caratteristiche Principali:
Connessioni lineari: Permettono l'isolamento di connessioni unipolari fino a 1x185 mm² e multipolari fino a 4x25 mm².
Connessioni derivate: Supportano derivazioni unipolari fino a 1x120 mm² e multipolari fino a 4x10 mm².
Separazione dei poli: Grazie all'innovativo separatore incluso nel kit, i poli possono essere isolati efficacemente.
Componenti e Funzionalità:
Gusci incernierati in polipropilene: Dotati di un sistema brevettato di tenuta stagna, con una nervatura interna che funge da barriera per il gel, evitando fuoriuscite.
Pareti prefratturate: Consentono la fuoriuscita controllata del gel per assicurare una perfetta sigillatura.
Zigrinature anti-scorrimento: Impediscono lo scivolamento dei cavi nella direzione longitudinale, mentre il serraggio del cavo è assicurato dalle fascette incluse.
Separatore brevettato: Composto da due piastrine che si incastrano per isolare efficacemente i poli.
Fascette di bloccaggio: Vengono inserite negli incavi alle estremità per fissare i cavi in modo sicuro, garantendo una tenuta perfetta.
Vantaggi:
Riaccessibilità: La connessione può essere riaperta in futuro per interventi di manutenzione o modifiche.
Resistenza meccanica: Garantisce una protezione elevata contro urti e sollecitazioni.
Facilità d'uso: Pronto all'uso con gel già inserito nei gusci, evitando ulteriori passaggi di colata.
Versatilità d’impiego: Utilizzabile anche in condizioni estreme, come ambienti sommersi.
Elevata rigidità dielettrica: Assicura una protezione elettrica efficace.
Resistenza a fattori ambientali: Protezione contro agenti chimici, raggi UV e condizioni ambientali avverse.
Materiali:
Polipropilene autoestinguente: Conforme alla norma EN 60695-2-11, utilizzato sia per i gusci che per il separatore.
Caratteristiche Tecniche:
Grado di protezione: IP68, garantisce una tenuta stagna completa anche in immersione.
Temperatura di esercizio: Da -20°C a +90°C.
Conformità alle Norme:
EN 50393 per sistemi a 0,6/1 kV.
EN 60529 per la protezione contro l’ingresso di liquidi e polveri.
Direttiva RoHS 2011/65/CE per la conformità ambientale.
Contenuto del Kit:
Guscio incernierato.
Separatore per l'isolamento dei poli.
Fascette per il bloccaggio dei cavi.
Istruzioni di Montaggio:
Preparazione: Spellare e crimpare i cavi secondo le necessità.
Posizionamento: Inserire la connessione nel gel all’interno del guscio e fissare i cavi con le fascette.
Chiusura: Verificare la chiusura delle clip e la fuoriuscita del gel nei punti di ingresso/uscita cavi per assicurare la tenuta stagna.
Caratteristiche Principali:
Connessioni lineari: Permettono l'isolamento di connessioni unipolari fino a 1x185 mm² e multipolari fino a 4x25 mm².
Connessioni derivate: Supportano derivazioni unipolari fino a 1x120 mm² e multipolari fino a 4x10 mm².
Separazione dei poli: Grazie all'innovativo separatore incluso nel kit, i poli possono essere isolati efficacemente.
Componenti e Funzionalità:
Gusci incernierati in polipropilene: Dotati di un sistema brevettato di tenuta stagna, con una nervatura interna che funge da barriera per il gel, evitando fuoriuscite.
Pareti prefratturate: Consentono la fuoriuscita controllata del gel per assicurare una perfetta sigillatura.
Zigrinature anti-scorrimento: Impediscono lo scivolamento dei cavi nella direzione longitudinale, mentre il serraggio del cavo è assicurato dalle fascette incluse.
Separatore brevettato: Composto da due piastrine che si incastrano per isolare efficacemente i poli.
Fascette di bloccaggio: Vengono inserite negli incavi alle estremità per fissare i cavi in modo sicuro, garantendo una tenuta perfetta.
Vantaggi:
Riaccessibilità: La connessione può essere riaperta in futuro per interventi di manutenzione o modifiche.
Resistenza meccanica: Garantisce una protezione elevata contro urti e sollecitazioni.
Facilità d'uso: Pronto all'uso con gel già inserito nei gusci, evitando ulteriori passaggi di colata.
Versatilità d’impiego: Utilizzabile anche in condizioni estreme, come ambienti sommersi.
Elevata rigidità dielettrica: Assicura una protezione elettrica efficace.
Resistenza a fattori ambientali: Protezione contro agenti chimici, raggi UV e condizioni ambientali avverse.
Materiali:
Polipropilene autoestinguente: Conforme alla norma EN 60695-2-11, utilizzato sia per i gusci che per il separatore.
Caratteristiche Tecniche:
Grado di protezione: IP68, garantisce una tenuta stagna completa anche in immersione.
Temperatura di esercizio: Da -20°C a +90°C.
Conformità alle Norme:
EN 50393 per sistemi a 0,6/1 kV.
EN 60529 per la protezione contro l’ingresso di liquidi e polveri.
Direttiva RoHS 2011/65/CE per la conformità ambientale.
Contenuto del Kit:
Guscio incernierato.
Separatore per l'isolamento dei poli.
Fascette per il bloccaggio dei cavi.
Istruzioni di Montaggio:
Preparazione: Spellare e crimpare i cavi secondo le necessità.
Posizionamento: Inserire la connessione nel gel all’interno del guscio e fissare i cavi con le fascette.
Chiusura: Verificare la chiusura delle clip e la fuoriuscita del gel nei punti di ingresso/uscita cavi per assicurare la tenuta stagna.
