ALPHA ELETTRONICA - Slave dimmer per strisce led monocolore 12/24Vdc - 10A - Comando con ingresso 1-10Vdc ALC018
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
programmabile - No
corrente d’uscita max. - 10 A
Per montaggio su superifici - No
Da incorporare - No
numero dei canali di colore - 1
Imballaggio e Condizioni
1 PZ
Prodotto a catalogo
EAN
8017443665729
Codice Sacchi
AHALC018
Cod. produttore
ALC018
Codice Metel
ALPALC018
programmabile:
No
corrente d’uscita max.:
10 A
Per montaggio su superifici:
No
Da incorporare:
No
numero dei canali di colore:
1
montaggio su guide DIN:
No
grado di protezione (IP):
IP20
Lunghezza:
48.8 mm
Larghezza:
48.8 mm
Altezza:
24 mm
Il dimmer ALC018 converte il segnale in ingresso 1-10V fornito da un controller master in segnale PWM in uscita per controllare l'intensità luminosa di strisce led.
La risposta luminosa della sorgente led è ottimizzata in modo che la variazione dell'intensità percepita dall'occhio umano sia lineare con il segnale 1-10V in ingresso.
Caratteristiche Generali
Funzione: Controller
Adatto per: Monocolore
Metodo di controllo: 1-10V
Caratteristiche Elettriche
Tipo regolazione: Tensione costante (CV)
Tensione d'ingresso: 12/24V
Tensione d'uscita: come ingresso
Tipo di uscita: morsetti
Metodo di connessione: anodo comune
Corrente/Ch: 10A
n. canali: 1
Potenza nominale (12V): 120W
Potenza nominale (24V): 240W

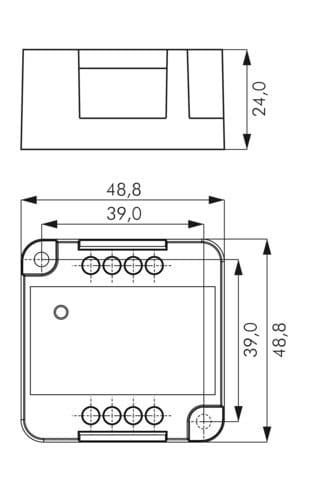

Caratteristiche Meccaniche
Lunghezza: 48.8mm
Larghezza: 48.8mm
Altezza: 24mm
Dimensioni: 48.8mm x 48.8mm x 24mm
Grado di protezione: IP20
Materiale corpo: Plastica
Colore corpo: Bianco
Caratteristiche Termiche
Temp. di funzionamento: -10 / 40°C
La risposta alle variazioni del segnale in ingresso è morbida con effetto di dissolvenza durante l'accensione e lo spegnimento.
In alternativa a un controller master 1-10V dell'impianto domotico è possibile collegare in ingresso:
1 - Il controller master ALC019. Questo ALC019 fornisce in uscita un segnale variabile 1-10V impostabile tramite pulsante: la luminosità varierà in funzione dell'impostazione regolata tramite il pulsante.
2 - Un potenziometro da 100K Ohm: la luminosità varierà in funzione della posizione del potenziometro.
3 - Un interruttore on/off bistabile. In questo caso non sarà possibile variare l'intensità dell'uscita ma sarà solo possibile l'effetto di dissolvenza in fase di accensione e spegnimento della striscia led collegata.
L'uscita Vaux è disponibile per il collegamento all' amplificatore per strisce led ALC020. Questa uscita non è un uscita di potenza. Ciò significa che non è possibile collegare la striscia led.
