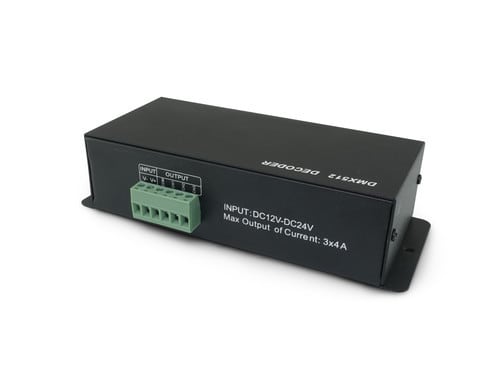

ALPHA ELETTRONICA - Decoder DMX-PWM - Modalità slave - 3 Canali RGB

Caratteristiche

Controller Ricevitore DMX, permette di decodificare i segnali DMX e pilotare tramite PWM nastri Led e altre sorgenti luminose a bassa tensione dimmerabili.

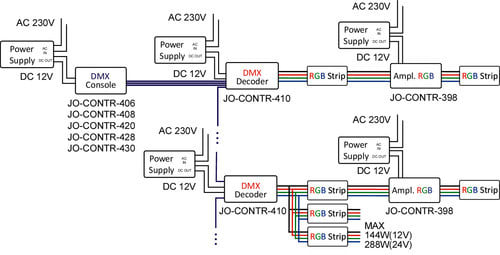

Il JO-CONTR-410 ha due modalità di funzionamento, selezionabili tramite il DIP Switch 10 "FUN":

- Opzione 1, Decoder - DIP switch 10 "FUN" impostato su OFF (0)

La centralina può essere utilizzata come decoder DMX-PWM. Il controllo colori, intensità, effetti è demandato alla centralina Master DMX (ad esempio JO-CONTR-420).

Tramite gli appositi DIP switch è possibile impostare l'indirizzo di Base scegliendolo tra i 512 indirizzi del protocollo DMX.

La centralina decodificherà i canali come da seguente schema:

- uscita CH1/R:    canale DMX Base+0;

- uscita CH2/G:    canale DMX Base+1;

- uscita CH3/B:    canale DMX Base+2.

- Opzione 2, Stand Alone - DIP switch 10 "FUN" impostato su ON (1)

La centralina può essere utilizzata in modalità controller RGB PWM indipendente dal controllo DMX. In questo caso con la centralina è possibile realizzare i seguenti effetti: colori statici e dinamici. I programmi memorizzati sono quelli riportati in tabella.



Dati Tecnici

Tensione dIngresso: 5/12/24Vdc

Uscita: 3 canali PWM - Tensione come ingresso

Tipo uscita: morsetti

Corrente: 4A per canale

Potenza:

12V x 4A x 3Ch = 144W

24V x 4A x 3Ch = 288W

Metodo di connessione: Anodo Comune (+ comune)

Metodo di controllo: input DMX o Stand-Alone

Modi di funzionamento: 9 (7 statici e 2 dinamici)

Temp. di Funzionamento: -10°C a 40°C

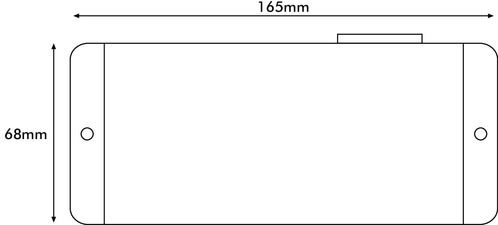

Dimensioni: 165x68x40mm

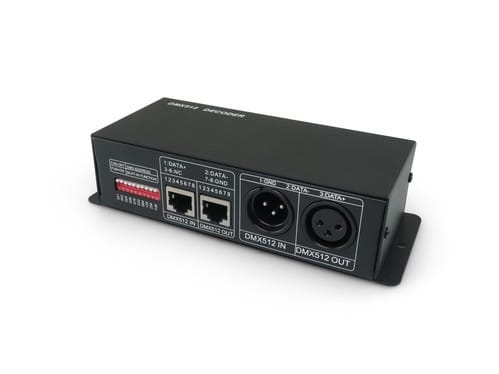

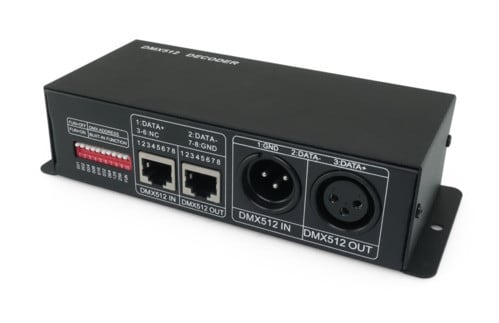

Connettori DMX:

n. 2 XLR 3 poli (entra-esci)

n. 2 RJ45 8 poli (entra-esci)



Caratteristiche Generali

Funzione: Controller

Adatto per: RGB

Metodo di controllo: DMX



Caratteristiche Elettriche

Tipo regolazione: Tensione costante (CV)

Tensione d'ingresso: 5/12/24V

Tensione d'uscita: come ingresso

Tipo di uscita: morsetti

Metodo di connessione: anodo comune

Corrente/Ch: 4A

n. canali: 3

Potenza nominale (12V): 144W

Potenza nominale (24V): 288W



Caratteristiche Meccaniche

Lunghezza: 68mm

Larghezza: 165mm

Altezza: 40mm

Grado di protezione: IP20

Materiale corpo: Alluminio verniciato

Colore corpo: Nero



Caratteristiche Termiche

Temp. di funzionamento: -10 / 40°C



Modi di funzionamento

1 ON     Rosso fisso intensità non regolabile

2 ON    Verde fisso intensità non regolabile

3 ON    Blu fisso intensità non regolabile

4 ON    Giallo fisso intensità non regolabile

5 ON    Viola fisso intensità non regolabile

6 ON    Ciano fisso intensità non regolabile

7 ON    Bianco fisso intensità non regolabile

8 ON    Rotazione 3 colori

9 ON    Rotazione 7 colori (RGBYPCW)    velocità regolabile

Modo 8 - velocità regolabile tramite switch 1-7 (strobo-velocità crescente-feeder)

Modo 9 - velocità regolabile tramite switch 1-7 (strobo-velocità crescente-feeder)
