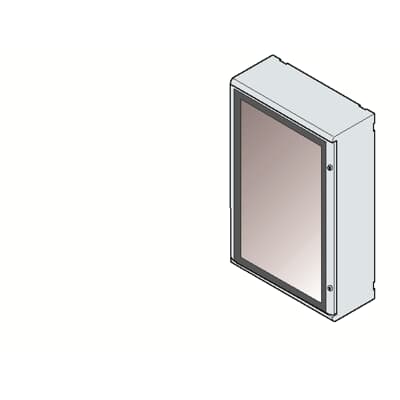

ABB - Quadro IP66 con porta trasparente di dimensioni 4.

Gemini di abb sace rivoluziona il mercato dei quadri elettrici isolanti in bassa tensione. perché è il primo quadro realizzato in materiale termoplastico a cui la tecnica dello stampaggio in coiniezione conferisce le stesse caratteristiche meccaniche del poliestere. questo significa che è estremamente robusto, con il suo rivestimento rigido e il nucleo interno espanso. in più non contiene la fibra di vetro, che con il tempo affiora in superficie compromettendo la funzionalità e la sicurezza d’uso dei quadri in poliestere a cui è normalmente mescolata. il grado di protezione è ip66 (ip40 a porta aperta con gli opportuni componenti installati) e la resistenza agli agenti chimici e atmosferici molto elevata, ragione per cui gemini garantisce ottime prestazioni anche in presenza di condizioni di funzionamento particolarmente severe. nelle applicazioni in distribuzione e miste il quadro gemini è predisposto per il montaggio dei dispositivi modulari system pro m e degli interruttori scatolati tmax. il telaio è l’elemento portante della configurazione: sui montanti vengono agganciati a scatto i profilati din, le piastre modulari parziali e gli appositi kit per tmax e di cablaggio. tutti i componenti possono essere regolati fino a sei livelli di profondità con passo di 12,5 mm e disposti in altezza con passo standard di installazione di 150, 225 e 300 mm e distanza tra le file di 75 mm. a protezione delle apparecchiature si applicano i pannelli frontali ciechi o forati, cernierabili su entrambi i lati. i cavi sono alloggiati nella canalina verticale integrata nei montanti secondo un brevetto esclusivo di abb. il cablaggio si esegue estraendo il telaio e operando frontalmente al banco. la presa ergonomica e i piedini e ganci di fissaggio a scatto forniti di serie ne facilitano l’inserimento nel quadro dopo avere completato il lavoro. per completare il lavoro si può montare la controporta (reversibile e in materiale isolante), che garantisce il grado di protezione ip40 quando la porta del quadro è aperta. non occorre l’uso di utensili a meno che la controporta non venga attrezzata con pulsanti, spie luminose ecc.
