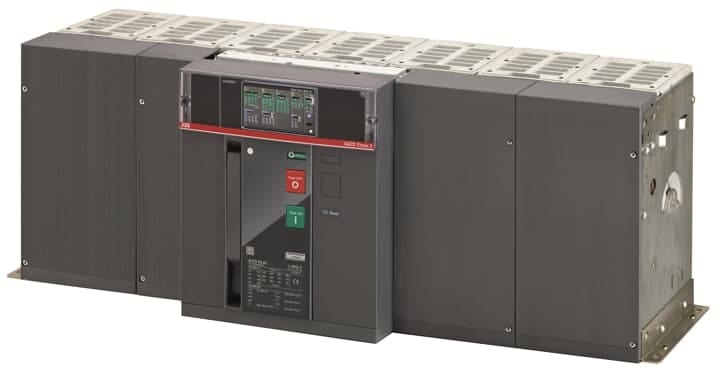

ABB - e6.2h/f 6300 ekip dip lsi 4p fhr 1SDA072012R1

Corrente nominale permanente Iu:

6300 A

Corrente limite nominale di disinserzione al corto circuito a 400 V,:

100 kA

Intervallo di regolazione sganciatore di sovraccarico:

2520÷6300 A

Tipo di collegamento circuito elettrico principale:

raccordo a bullone

Numero di poli:

4

Tensione nominale:

690 V

Intervallo di regolazione dell'attivatore di corto circuito con ritar:

3780÷63000 A

Intervallo di regolazione dell'attivatore di corto circuito non ritar:

9450÷94500 A

Protezione dalle dispersioni a terra integrata:

No

Tipologia costruttiva dell'apparecchio:

apparecchio da incasso, tecnica a installazione fissa

Adatto per montaggio su guida a cappello:

No

Montaggio su guida a DIN opzionale:

No

Numero di contatti ausiliari, normalmente chiusi:

0

Numero di contatti ausiliari, normalmente aperto:

0

Numero di contatti ausiliari, di scambio:

4

Segnalatore di intervento presente:

Sì

Con sganciatore di minima tensione integrato:

No

Posizione del collegamento per circuito elettrico principale:

dietro

Tipologia di azionamento:

pulsante

Apparecchio completo con unità di sicurezza:

Sì

Azionamento a motore integrato:

No

Azionamento a motore opzionale:

Sì

Grado di protezione (IP):

IP30
